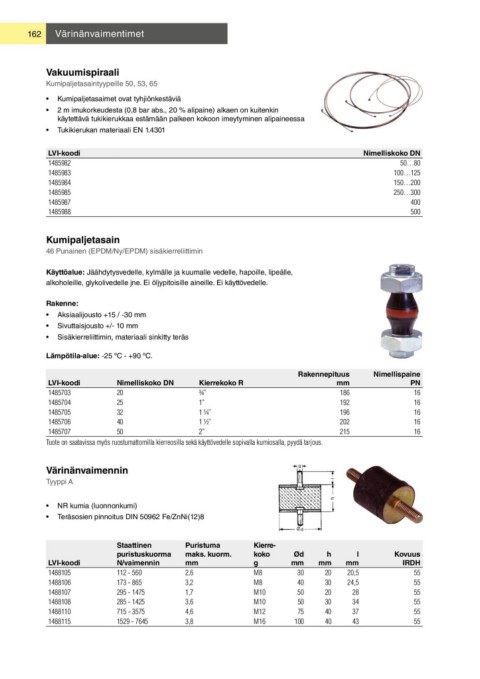

Page 162 - Sejo-tuoteluettelo

162 Värinänvaimentimet

Vakuumispiraali Nimelliskoko DN
50…80
Kumipaljetasaintyypeille 50, 53, 65
100…125
• Kumipaljetasaimet ovat tyhjiönkestäviä 150…200
• 2 m imukorkeudesta (0,8 bar abs., 20 % alipaine) alkaen on kuitenkin 250…300

käytettävä tukikierukkaa estämään palkeen kokoon imeytyminen alipaineessa 400
• Tukikierukan materiaali EN 1.4301 500

LVI-koodi
1485982
1485983
1485984
1485985
1485987
1485988

Kumipaljetasain

46 Punainen (EPDM/Ny/EPDM) sisäkierreliittimin

Käyttöalue: Jäähdytysvedelle, kylmälle ja kuumalle vedelle, hapoille, lipeälle,
alkoholeille, glykolivedelle jne. Ei öljypitoisille aineille. Ei käyttövedelle.

Rakenne:
• Aksiaalijousto +15 / -30 mm
• Sivuttaisjousto +/- 10 mm
• Sisäkierreliittimin, materiaali sinkitty teräs

Lämpötila-alue: -25 ºC - +90 ºC.

LVI-koodi Nimelliskoko DN Kierrekoko R Rakennepituus Nimellispaine
mm PN

1485703 20 ¾’’ 186 16
16
1485704 25 1’’ 192 16
16
1485705 32 1 ¼’’ 196 16

1485706 40 1 ½’’ 202

1485707 50 2’’ 215

Tuote on saatavissa myös ruostumattomilla kierreosilla sekä käyttövedelle sopivalla kumiosalla, pyydä tarjous.

Värinänvaimennin

Tyyppi A

• NR kumia (luonnonkumi)
• Teräsosien pinnoitus DIN 50962 Fe/ZnNi(12)8

Staattinen Puristuma Kierre-
puristuskuorma maks. kuorm.
N/vaimennin mm koko Ød h l Kovuus
IRDH
LVI-koodi 112 - 560 2,6 g mm mm mm
1488105 55
1488106 173 - 865 3,2 M8 30 20 20,5 55
1488107 55
1488108 295 - 1475 1,7 M8 40 30 24,5 55
1488110 55
1488115 285 - 1425 3,6 M10 50 20 28 55

715 - 3575 4,6 M10 50 30 34

1529 - 7645 3,8 M12 75 40 37

M16 100 40 43
