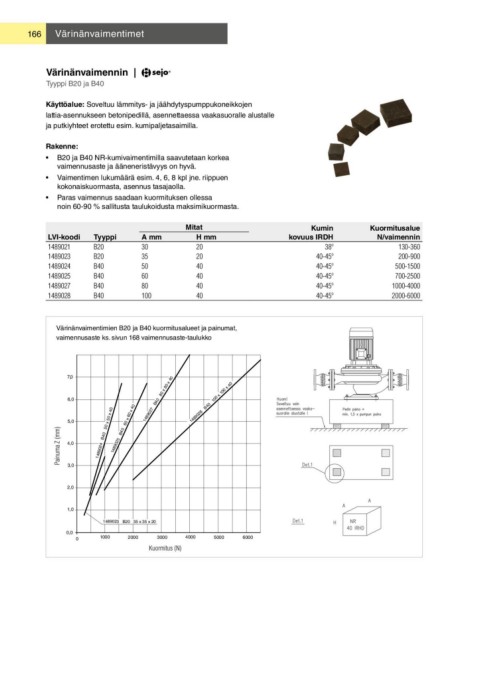

166 Värinänvaimentimet

Värinänvaimennin |

Tyyppi B20 ja B40

Käyttöalue: Soveltuu lämmitys- ja jäähdytyspumppukoneikkojen
lattia-asennukseen betonipedillä, asennettaessa vaakasuoralle alustalle
ja putkiyhteet erotettu esim. kumipaljetasaimilla.

Rakenne:

• B20 ja B40 NR-kumivaimentimilla saavutetaan korkea
vaimennusaste ja ääneneristävyys on hyvä.

• Vaimentimen lukumäärä esim. 4, 6, 8 kpl jne. riippuen
kokonaiskuormasta, asennus tasajaolla.

• Paras vaimennus saadaan kuormituksen ollessa
noin 60-90 % sallitusta taulukoidusta maksimikuormasta.

LVI-koodi Tyyppi A mm Mitat Kumin Kuormitusalue
1489021 B20 30 kovuus IRDH N/vaimennin
1489023 B20 35 H mm
1489024 B40 50 20 38º 130-360
1489025 B40 60 20 40-45º 200-900
1489027 B40 80 40 40-45º 500-1500
1489028 B40 100 40 40-45º 700-2500
40 40-45º 1000-4000
40 40-45º 2000-6000

Värinänvaimentimien B20 ja B40 kuormitusalueet ja painumat,
vaimennusaste ks. sivun 168 vaimennusaste-taulukko

7,0 40 1489027 B40 80 x 80 x 40 100 x 100 x 40
6,0 x 40 B40
5,0 1489028
4,0 50 x
3,0 x 60
2,0
Painuma Z (mm) 1,0 1489024 B40 50 x
0,0 1489025 B40 60

0 1489023 B20 35 x 35 x 20

1000 2000 3000 4000 5000 6000

Kuormitus (N)
