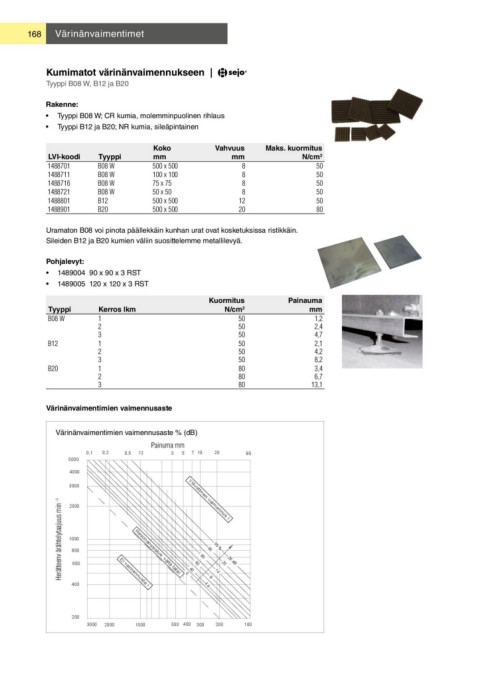

168 Värinänvaimentimet

Kumimatot värinänvaimennukseen |

Tyyppi B08 W, B12 ja B20

Rakenne:
• Tyyppi B08 W; CR kumia, molemminpuolinen rihlaus
• Tyyppi B12 ja B20; NR kumia, sileäpintainen

LVI-koodi Tyyppi Koko Vahvuus Maks. kuormitus
1488701 B08 W mm mm N/cm2
1488711 B08 W
1488716 B08 W 500 x 500 8 50
1488721 B08 W 100 x 100 8 50
1488801 B12 75 x 75 8 50
1488901 B20 50 x 50 8 50
500 x 500 12 50
500 x 500 20 80

Uramaton B08 voi pinota päällekkäin kunhan urat ovat kosketuksissa ristikkäin.
Sileiden B12 ja B20 kumien väliin suosittelemme metallilevyä.

Pohjalevyt:
• 1489004 90 x 90 x 3 RST
• 1489005 120 x 120 x 3 RST

Tyyppi Kerros lkm Kuormitus Painauma
B08 W 1 N/cm2 mm
2
B12 3 50 1,2
1 50 2,4
B20 2 50 4,7
3 50 2,1
1 50 4,2
2 50 8,2
3 80 3,4
80 6,7
80 13,1

Värinänvaimentimien vaimennusaste

Värinänvaimentimien vaimennusaste % (dB)

Painuma mm

0,1 0,2 0,5 12 3 5 7 10 20 90
5000

Herätteenv ärähtelytaajuus min -1 4000 Ylikriittinen vaimennus !
3000

2000

1000 Resonanssialue, 95 %
800 vaimennusta ! 90
600
Ei vältä 80 26 dB
400 20
tätä! 60
40 14
0 8

4,4

200 1000 500 400 300 200 100
3000 2000
