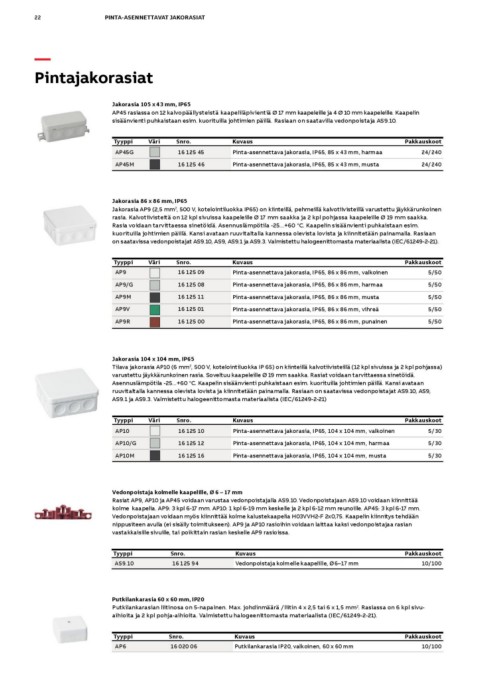

22 PINTA-ASENNETTAVAT JAKORASIAT

—
Pintajakorasiat

Jakorasia 105 x 43 mm, IP65
AP45 rasiassa on 12 kalvopäällysteistä kaapeliläpivientiä Ø 17 mm kaapeleille ja 4 Ø 10 mm kaapeleille. Kaapelin
sisäänvienti puhkaistaan esim. kuorituilla johtimien päillä. Rasiaan on saatavilla vedonpoistaja AS9.10.

Tyyppi Väri Snro. Kuvaus Pakkauskoot
AP45G 16 125 45 Pinta-asennettava jakorasia, IP65, 85 x 43 mm, harmaa 24/240
AP45M 16 125 46 Pinta-asennettava jakorasia, IP65, 85 x 43 mm, musta 24/240

Jakorasia 86 x 86 mm, IP65
Jakorasia AP9 (2,5 mm2, 500 V, kotelointiluokka IP65) on kiinteillä, pehmeillä kalvotiivisteillä varustettu jäykkärunkoinen
rasia. Kalvotiivisteitä on 12 kpl sivuissa kaapeleille Ø 17 mm saakka ja 2 kpl pohjassa kaapeleille Ø 19 mm saakka.
Rasia voidaan tarvittaessa sinetöidä. Asennuslämpötila -25...+60 °C. Kaapelin sisäänvienti puhkaistaan esim.
­kuorituilla johtimien päillä. Kansi avataan ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla. Rasiaan
on saatavissa vedonpoistajat AS9.10, AS9, AS9.1 ja AS9.3. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Väri Snro. Kuvaus Pakkauskoot
AP9 16 125 09 Pinta-asennettava jakorasia, IP65, 86 x 86 mm, valkoinen 5/50
AP9/G 16 125 08 Pinta-asennettava jakorasia, IP65, 86 x 86 mm, harmaa 5/50
AP9M 16 125 11 Pinta-asennettava jakorasia, IP65, 86 x 86 mm, musta 5/50
AP9V 16 125 01 Pinta-asennettava jakorasia, IP65, 86 x 86 mm, vihreä 5/50
AP9R 16 125 00 Pinta-asennettava jakorasia, IP65, 86 x 86 mm, punainen 5/50

Jakorasia 104 x 104 mm, IP65
Tilava jakorasia AP10 (6 mm2, 500 V, kotelointiluokka IP 65) on kiinteillä kalvotiivisteillä (12 kpl sivuissa ja 2 kpl p­ ohjassa)
varustettu jäykkärunkoinen rasia. Soveltuu kaapeleille Ø 19 mm saakka. Rasiat voidaan tarvittaessa sinetöidä.
Asennuslämpötila -25...+60 °C. Kaapelin sisäänvienti puhkaistaan esim. kuorituilla johtimien päillä. Kansi avataan
ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla. Rasiaan on saatavissa vedonpoistajat AS9.10, AS9,
AS9.1 ja AS9.3. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21)

Tyyppi Väri Snro. Kuvaus Pakkauskoot
AP10 16 125 10 Pinta-asennettava jakorasia, IP65, 104 x 104 mm, valkoinen 5/30
AP10/G 16 125 12 Pinta-asennettava jakorasia, IP65, 104 x 104 mm, harmaa 5/30
AP10M 16 125 16 Pinta-asennettava jakorasia, IP65, 104 x 104 mm, musta 5/30

Vedonpoistaja kolmelle kaapelille, Ø 6 – 17 mm
Rasiat AP9, AP10 ja AP45 voidaan varustaa vedonpoistajalla AS9.10. Vedonpoistajaan AS9.10 voidaan kiinnittää
kolme kaapelia. AP9: 3 kpl 6-17 mm. AP10: 1 kpl 6-19 mm keskelle ja 2 kpl 6-12 mm reunoille. AP45: 3 kpl 6-17 mm.
Vedonpoistajaan voidaan myös kiinnittää kolme kalustekaapelia H03VVH2-F 2x0,75. Kaapelin kiinnitys tehdään
nippusiteen avulla (ei sisälly toimitukseen). AP9 ja AP10 rasioihin voidaan laittaa kaksi vedonpoistajaa rasian
vastakkaisille sivuille, tai poikittain rasian keskelle AP9 rasioissa.

Tyyppi Snro. Kuvaus Pakkauskoot
AS9.10 16 125 94 Vedonpoistaja kolmelle kaapelille, Ø6–17 mm 10/100

Putkilankarasia 60 x 60 mm, IP20
Putkilankarasian liitinosa on 5-napainen. Max. johdinmäärä /liitin 4 x 2,5 tai 6 x 1,5 mm2. Rasiassa on 6 kpl sivu­
aihioita ja 2 kpl pohja-aihioita. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro. Kuvaus Pakkauskoot
AP6 16 020 06 Putkilankarasia IP20, valkoinen, 60 x 60 mm 10/100
