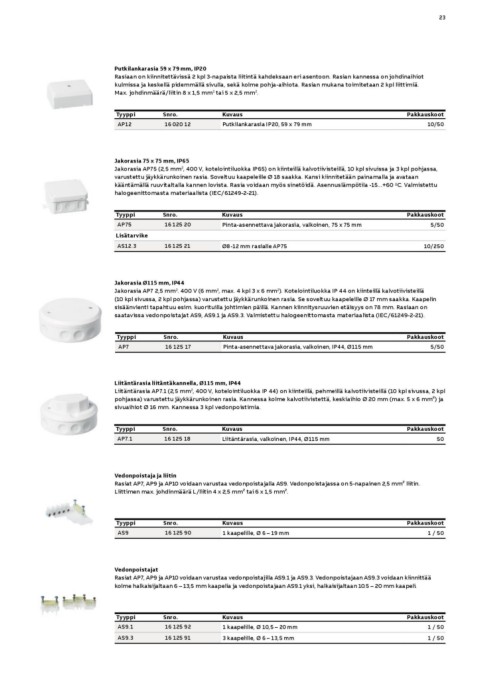

23

Putkilankarasia 59 x 79 mm, IP20
Rasiaan on kiinnitettävissä 2 kpl 3-napaista liitintä kahdeksaan eri asentoon. Rasian kannessa on johdinaihiot
k­ ulmissa ja keskellä pidemmällä sivulla, sekä kolme pohja-aihiota. Rasian mukana toimitetaan 2 kpl liittimiä.
M­ ax. johdinmäärä/liitin 8 x 1,5 mm2 tai 5 x 2,5 mm2.

Tyyppi Snro. Kuvaus Pakkauskoot
AP12 16 020 12 Putkilankarasia IP20, 59 x 79 mm 10/50

Jakorasia 75 x 75 mm, IP65
Jakorasia AP75 (2,5 mm2, 400 V, kotelointiluokka IP65) on kiinteillä kalvotiivisteillä, 10 kpl sivuissa ja 3 kpl p­ ohjassa,
varustettu jäykkärunkoinen rasia. Soveltuu kaapeleille Ø 18 saakka. Kansi kiinnitetään painamalla ja avataan
kääntämällä ruuvitaltalla kannen lovista. Rasia voidaan myös sinetöidä. Asennuslämpötila -15...+60 ºC. Valmistettu
halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro. Kuvaus Pakkauskoot
AP75 16 125 20 Pinta-asennettava jakorasia, valkoinen, 75 x 75 mm 5/50
Lisätarvike
AS12.3 16 125 21 Ø8-12 mm rasialle AP75 10/250

Jakorasia Ø115 mm, IP44
Jakorasia AP7 2,5 mm2. 400 V (6 mm2, max. 4 kpl 3 x 6 mm2). Kotelointiluokka IP 44 on kiinteillä kalvotiivisteillä
(10 kpl sivussa, 2 kpl pohjassa) varustettu jäykkärunkoinen rasia. Se soveltuu kaapeleille Ø 17 mm saakka. Kaapelin
sisäänvienti tapahtuu esim. kuorituilla johtimien päillä. Kannen kiinnitysruuvien etäisyys on 78 mm. Rasiaan on
saatavissa vedonpoistajat AS9, AS9.1 ja AS9.3. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro. Kuvaus Pakkauskoot
AP7 16 125 17 Pinta-asennettava jakorasia, valkoinen, IP44, Ø115 mm 5/50

Liitäntärasia liitäntäkannella, Ø115 mm, IP44
Liitäntärasia AP7.1 (2,5 mm2, 400 V, kotelointiluokka IP 44) on kiinteillä, pehmeillä kalvotiivisteillä (10 kpl sivussa, 2 kpl
pohjassa) varustettu jäykkärunkoinen rasia. Kannessa kolme kalvotiivistettä, keskiaihio Ø 20 mm (max. 5 x 6 mm²) ja
sivuaihiot Ø 16 mm. Kannessa 3 kpl vedonpoistimia.

Tyyppi Snro. Kuvaus Pakkauskoot
AP7.1 16 125 18 Liitäntärasia, valkoinen, IP44, Ø115 mm 50

Vedonpoistaja ja liitin
Rasiat AP7, AP9 ja AP10 voidaan varustaa vedonpoistajalla AS9. Vedonpoistajassa on 5-napainen 2,5 mm² liitin.
Liittimen max. johdinmäärä L/liitin 4 x 2,5 mm² tai 6 x 1,5 mm².

Tyyppi Snro. Kuvaus Pakkauskoot
AS9 16 125 90 1 kaapelille, Ø 6 – 19 mm 1 / 50

Vedonpoistajat
Rasiat AP7, AP9 ja AP10 voidaan varustaa vedonpoistajilla AS9.1 ja AS9.3. Vedonpoistajaan AS9.3 voidaan kiinnittää
kolme halkaisijaltaan 6 – 13,5 mm kaapelia ja vedonpoistajaan AS9.1 yksi, halkaisijaltaan 10.5 – 20 mm kaapeli.

Tyyppi Snro. Kuvaus Pakkauskoot
AS9.1 16 125 92 1 kaapelille, Ø 10,5 – 20 mm 1 / 50
AS9.3 16 125 91 3 kaapelille, Ø 6 – 13,5 mm 1 / 50
