32 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA

—

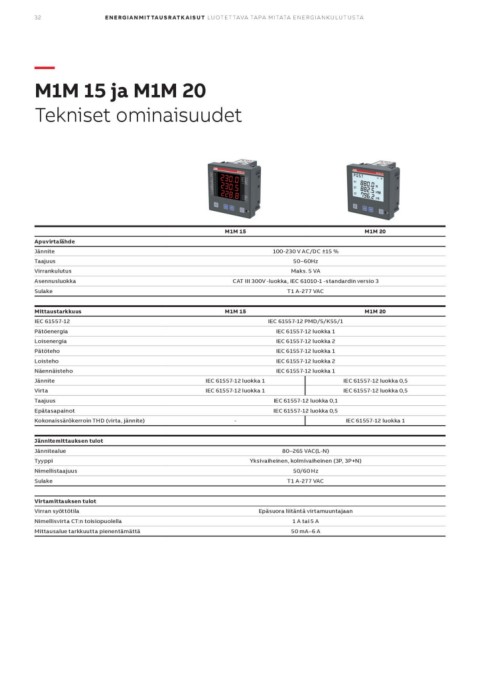

M1M 15 ja M1M 20
Tekniset ominaisuudet

                                          M1M 15                                            M1M 20

Apuvirtalähde                                                  100-230 V AC/DC ±15 %
Jännite                                                                   50–60Hz
Taajuus                                                                  Maks. 5 VA
Virrankulutus
Asennusluokka                             CAT III 300V -luokka, IEC 61010-1 -standardin versio 3
Sulake                                                                 T1 A-277 VAC

Mittaustarkkuus                           M1M 15                                            M1M 20
IEC 61557-12
Pätöenergia                                                      IEC 61557-12 PMD/S/K55/1
Loisenergia
Pätöteho                                                         IEC 61557-12 luokka 1
Loisteho
Näennäisteho                                                     IEC 61557-12 luokka 2
Jännite
Virta                                                            IEC 61557-12 luokka 1
Taajuus
Epätasapainot                                                    IEC 61557-12 luokka 2
Kokonaissärökerroin THD (virta, jännite)
                                                                 IEC 61557-12 luokka 1
Jännitemittauksen tulot
Jännitealue                               IEC 61557-12 luokka 1                           IEC 61557-12 luokka 0,5
Tyyppi
Nimellistaajuus                           IEC 61557-12 luokka 1                           IEC 61557-12 luokka 0,5
Sulake
                                                                 IEC 61557-12 luokka 0,1
Virtamittauksen tulot
Virran syöttötila                                                IEC 61557-12 luokka 0,5
Nimellisvirta CT:n toisiopuolella
Mittausalue tarkkuutta pienentämättä      - IEC 61557-12 luokka 1

                                                                   80–265 VAC(L-N)
                                                  Yksivaiheinen, kolmivaiheinen (3P, 3P+N)

                                                                         50/60 Hz
                                                                      T1 A-277 VAC

                                                  Epäsuora liitäntä virtamuuntajaan
                                                                    1 A tai 5 A
                                                                   50 mA–6 A
