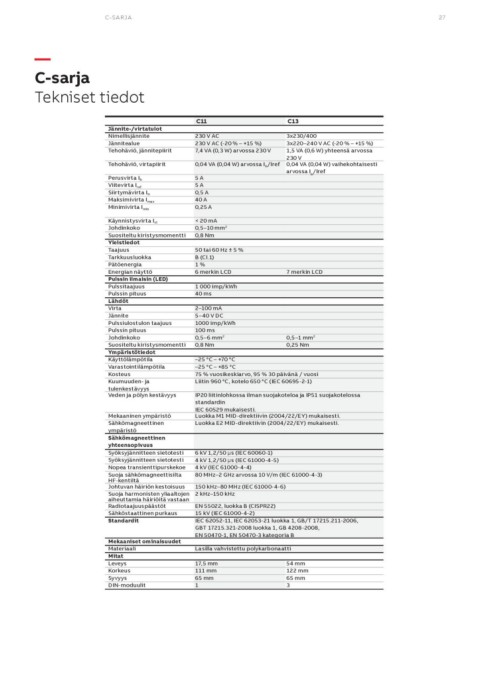

C-SARJA                                                                                             27

—­
C-sarja
Tekniset tiedot

                               C11 C13

Jännite-/virtatulot            230 V AC                          3x230/400
Nimellisjännite                230 V AC (-20 % – +15 %)          3x220–240 V AC (-20 % – +15 %)
Jännitealue                    7,4 VA (0,3 W) arvossa 230 V      1,5 VA (0,6 W) yhteensä arvossa
Tehohäviö, jännitepiirit                                         230 V
                               0,04 VA (0,04 W) arvossa Ib/Iref  0,04 VA (0,04 W) vaihekohtaisesti
Tehohäviö, virtapiirit                                           arvossa Ib/Iref
                               5A
Perusvirta Ib                  5A
Viitevirta Iref                0,5 A
Siirtymävirta Itr              40 A
Maksimivirta Imax              0,25 A
Minimivirta Imin

Käynnistysvirta Ist            < 20 mA
Johdinkoko                     0,5–10 mm2
Suositeltu kiristysmomentti    0,8 Nm
Yleistiedot
Taajuus                        50 tai 60 Hz ± 5 %                7 merkin LCD
Tarkkuusluokka                 B (Cl.1)
Pätöenergia                    1%
Energian näyttö                6 merkin LCD
Pulssin ilmaisin (LED)
Pulssitaajuus                  1 000 imp/kWh
Pulssin pituus                 40 ms
Lähdöt
Virta                          2–100 mA                          0,5–1 mm2
Jännite                        5–40 V DC                         0,25 Nm
Pulssiulostulon taajuus        1000 imp/kWh
Pulssin pituus                 100 ms
Johdinkoko                     0,5–6 mm2
Suositeltu kiristysmomentti    0,8 Nm
Ympäristötiedot
Käyttölämpötila                –25 °C – +70 °C
Varastointilämpötila           –25 °C – +85 °C
Kosteus                        75 % vuosikeskiarvo, 95 % 30 päivänä / vuosi
Kuumuuden- ja                  Liitin 960 °C, kotelo 650 °C (IEC 60695-2-1)
tulenkestävyys
Veden ja pölyn kestävyys       IP20 liitinlohkossa ilman suojakoteloa ja IP51 suojakotelossa
                               standardin
Mekaaninen ympäristö           IEC 60529 mukaisesti.
Sähkömagneettinen              Luokka M1 MID-direktiivin (2004/22/EY) mukaisesti.
ympäristö                      Luokka E2 MID-direktiivin (2004/22/EY) mukaisesti.
Sähkömagneettinen
yhteensopivuus                 6 kV 1,2/50 µs (IEC 60060-1)
Syöksyjännitteen sietotesti    4 kV 1,2/50 µs (IEC 61000-4-5)
Syöksyjännitteen sietotesti    4 kV (IEC 61000-4-4)
Nopea transienttipurskekoe     80 MHz–2 GHz arvossa 10 V/m (IEC 61000-4-3)
Suoja sähkömagneettisilta
HF-kentiltä                    150 kHz–80 MHz (IEC 61000-4-6)
Johtuvan häiriön kestoisuus    2 kHz–150 kHz
Suoja harmonisten yliaaltojen
aiheuttamia häiriöitä vastaan  EN 55022, luokka B (CISPR22)
Radiotaajuuspäästöt            15 kV (IEC 61000-4-2)
Sähköstaattinen purkaus        IEC 62052-11, IEC 62053-21 luokka 1, GB/T 17215.211-2006,
Standardit                     GBT 17215.321-2008 luokka 1, GB 4208-2008,
                               EN 50470-1, EN 50470-3 kategoria B
Mekaaniset ominaisuudet
Materiaali                     Lasilla vahvistettu polykarbonaatti
Mitat
Leveys                         17,5 mm                           54 mm
Korkeus                        111 mm                            122 mm
Syvyys                         65 mm                             65 mm
DIN-moduulit                   1                                 3
