22 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA

—­

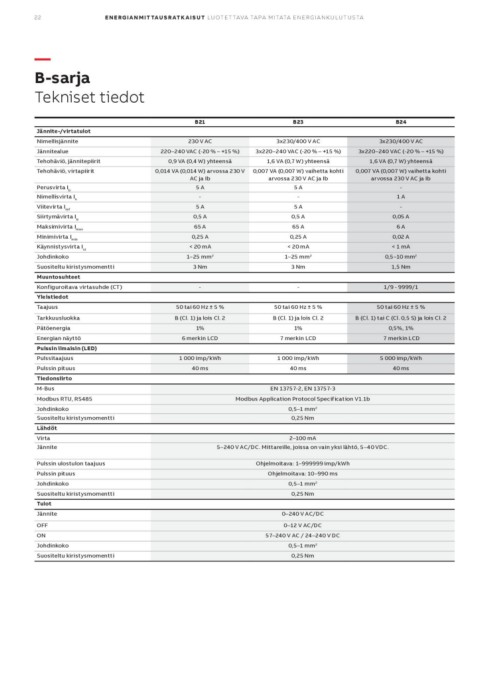

B-sarja
Tekniset tiedot

B21 B23 B24

Jännite-/virtatulot 230 V AC 3x230/400 V AC 3x230/400 V AC
Nimellisjännite
Jännitealue 220–240 VAC (-20 % – +15 %) 3x220–240 VAC (-20 % – +15 %) 3x220–240 VAC (-20 % – +15 %)
Tehohäviö, jännitepiirit 0,9 VA (0,4 W) yhteensä 1,6 VA (0,7 W) yhteensä 1,6 VA (0,7 W) yhteensä
Tehohäviö, virtapiirit
0,014 VA (0,014 W) arvossa 230 V 0,007 VA (0,007 W) vaihetta kohti 0,007 VA (0,007 W) vaihetta kohti
Perusvirta Ib AC ja Ib arvossa 230 V AC ja Ib arvossa 230 V AC ja Ib
Nimellisvirta In 5A 5A -
Viitevirta Iref - - 1A
Siirtymävirta Itr 5A 5A -
Maksimivirta Imax 0,5 A 0,5 A 0,05 A
Minimivirta Imin 65 A 65 A 6A
Käynnistysvirta Ist 0,25 A 0,25 A 0,02 A
Johdinkoko < 20 mA < 20 mA < 1 mA
Suositeltu kiristysmomentti 1–25 mm2 0,5–10 mm2
Muuntosuhteet 1–25 mm2 3 Nm 1,5 Nm
Konfiguroitava virtasuhde (CT) 3 Nm
Yleistiedot
Taajuus - - 1/9 - 9999/1

Tarkkuusluokka 50 tai 60 Hz ± 5 % 50 tai 60 Hz ± 5 % 50 tai 60 Hz ± 5 %
Pätöenergia B (Cl. 1) ja lois Cl. 2 B (Cl. 1) ja lois Cl. 2 B (Cl. 1) tai C (Cl. 0,5 S) ja lois Cl. 2
Energian näyttö
Pulssin ilmaisin (LED) 1% 1% 0,5%, 1%
Pulssitaajuus 6 merkin LCD 7 merkin LCD 7 merkin LCD
Pulssin pituus
Tiedonsiirto 1 000 imp/kWh 1 000 imp/kWh 5 000 imp/kWh
M-Bus 40 ms 40 ms 40 ms
Modbus RTU, RS485
Johdinkoko EN 13757-2, EN 13757-3
Suositeltu kiristysmomentti
Lähdöt Modbus Application Protocol Specification V1.1b
Virta 0,5–1 mm2
Jännite 0,25 Nm

Pulssin ulostulon taajuus 2–100 mA
Pulssin pituus 5–240 V AC/DC. Mittareille, joissa on vain yksi lähtö, 5–40 VDC.
Johdinkoko
Suositeltu kiristysmomentti Ohjelmoitava: 1–999999 imp/kWh
Tulot Ohjelmoitava: 10–990 ms
Jännite 0,5–1 mm2
0,25 Nm
OFF
ON 0–240 V AC/DC
Johdinkoko
Suositeltu kiristysmomentti 0–12 V AC/DC
57–240 V AC / 24–240 V DC

0,5–1 mm2
0,25 Nm
