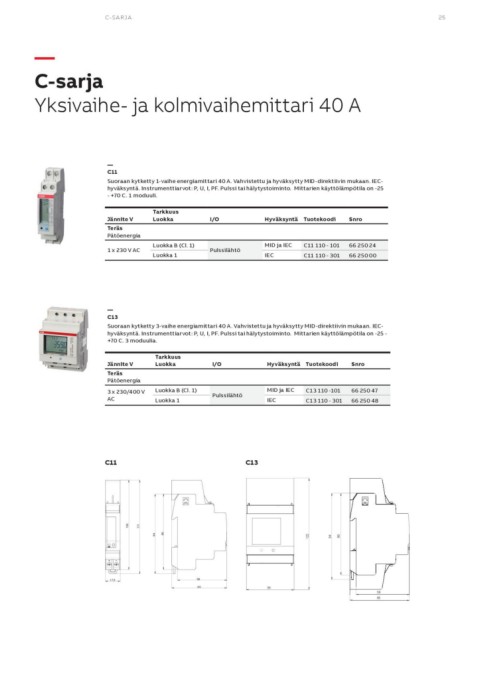

C-SARJA                                                                                                                                                                                             25

—
C-sarja
Yksivaihe- ja kolmivaihemittari 40 A

—
C11

Suoraan kytketty 1-vaihe energiamittari 40 A. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-
hyväksyntä. Instrumenttiarvot: P, U, I, PF. Pulssi tai hälytystoiminto. Mittarien käyttölämpötila on -25
- +70 C. 1 moduuli.

Jännite V      Tarkkuus              I/O          Hyväksyntä Tuotekoodi Snro
Teräs          Luokka                Pulssilähtö
Pätöenergia                                       MID ja IEC  C11 110 - 101                                                                                                                                               66 250 24
               Luokka B (Cl. 1)                   IEC         C11 110 - 301                                                                                                                                               66 250 00
1 x 230 V AC   Luokka 1

—
C13

Suoraan kytketty 3-vaihe energiamittari 40 A. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-
hyväksyntä. Instrumenttiarvot: P, U, I, PF. Pulssi tai hälytystoiminto. Mittarien käyttölämpötila on -25 -
+70 C. 3 moduulia.

Jännite V      Tarkkuus              I/O          Hyväksyntä Tuotekoodi Snro
Teräs          Luokka                Pulssilähtö
Pätöenergia                                       MID ja IEC  C13 110 -101                                                                                                                                                66 250 47
               Luokka B (Cl. 1)                   IEC         C13 110 - 301                                                                                                                                               66 250 48
3 x 230/400 V  Luokka 1
AC

C11 C13

      105
                 111
                                  94
                                           89
                                                                                                                                                                                       122
                                                                                                                                                                                                              94
                                                                                                                                                                                                                      89

17,5                             58

                                 65 54

                                                                                                                                                                                                                                     58
                                                                                                                                                                                                                                     65
