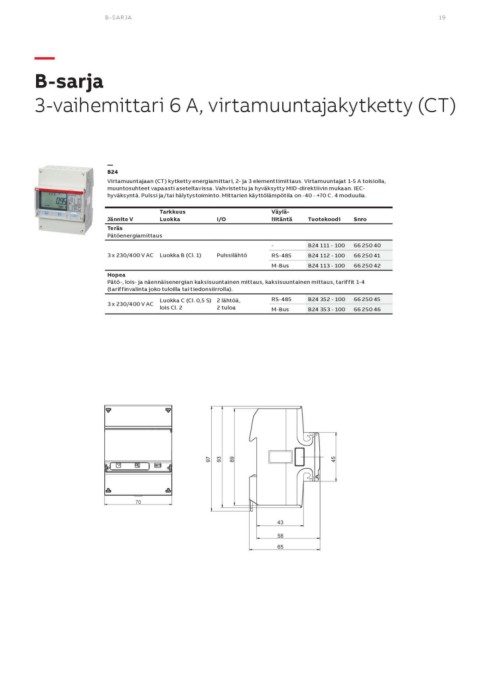

B-SARJA                                                                                                        19

—­
B-sarja
3-vaihemittari 6 A, virtamuuntajakytketty (CT)

—
B24

Virtamuuntajaan (CT) kytketty energiamittari, 2- ja 3 elementtimittaus. Virtamuuntajat 1-5 A toisiolla,
muuntosuhteet vapaasti aseteltavissa. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-
hyväksyntä. Pulssi ja/tai hälytystoiminto. Mittarien käyttölämpötila on -40 - +70 C. 4 moduulia.

Jännite V         Tarkkuus              I/O          Väylä-­       Tuotekoodi Snro
                  Luokka                             liitäntä

Teräs
Pätöenergiamittaus

                                                     - B24 111 - 100 66 250 40

3 x 230/400 V AC Luokka B (Cl. 1)       Pulssilähtö  RS-485        B24 112 - 100 66 250 41

                                                     M-Bus         B24 113 - 100 66 250 42

Hopea
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus, kaksisuuntainen mittaus, tariffit 1-4
(tariffinvalinta joko tuloilla tai tiedonsiirrolla).

3 x 230/400 V AC  Luokka C (Cl. 0,5 S)  2 lähtöä,    RS-485        B24 352 - 100 66 250 45
                  lois Cl. 2            2 tuloa      M-Bus         B24 353 - 100 66 250 46

                            97
                                   9937
                                         9839
                                                89

                                                                                                     45
                                                                                                           45

                   70                                43
123                                                       58 43

     N L1 L1 L2 L2 L3 L3                                65 58
     11 1 2 4 5 7 8                                            65
   14   15   16   17   18   19   20   21   22   23   24
