14 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA

—­

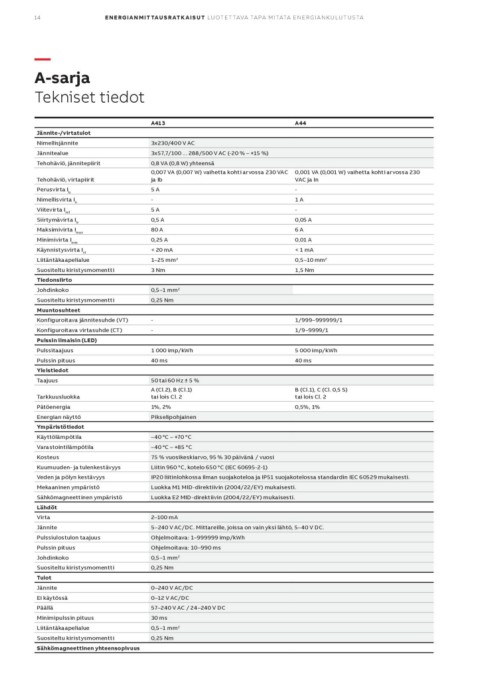

A-sarja
Tekniset tiedot

                                  A413                                               A44

Jännite-/virtatulot               3x230/400 V AC                                     0,001 VA (0,001 W) vaihetta kohti arvossa 230
Nimellisjännite                   3x57,7/100 ... 288/500 V AC (-20 % – +15 %)        VAC ja In
Jännitealue                       0,8 VA (0,8 W) yhteensä                            -
Tehohäviö, jännitepiirit          0,007 VA (0,007 W) vaihetta kohti arvossa 230 VAC  1A
                                  ja Ib                                              -
Tehohäviö, virtapiirit            5A                                                 0,05 A
Perusvirta Ib                     -                                                  6A
Nimellisvirta In                  5A                                                 0,01 A
Viitevirta Iref                   0,5 A                                              < 1 mA
Siirtymävirta Itr                 80 A                                               0,5–10 mm2
Maksimivirta Imax                 0,25 A                                             1,5 Nm
Minimivirta Imin                  < 20 mA
Käynnistysvirta Ist               1–25 mm2
Liitäntäkaapelialue               3 Nm
Suositeltu kiristysmomentti
Tiedonsiirto                      0,5–1 mm2
Johdinkoko                        0,25 Nm
Suositeltu kiristysmomentti
Muuntosuhteet                     - 1/999–999999/1
Konfiguroitava jännitesuhde (VT)  - 1/9–9999/1
Konfiguroitava virtasuhde (CT)
Pulssin ilmaisin (LED)            1 000 imp/kWh                                      5 000 imp/kWh
Pulssitaajuus                     40 ms                                              40 ms
Pulssin pituus
Yleistiedot                       50 tai 60 Hz ± 5 %                                 B (Cl.1), C (Cl. 0,5 S)
Taajuus                           A (Cl.2), B (Cl.1)                                 tai lois Cl. 2
                                  tai lois Cl. 2
Tarkkuusluokka                                                                       0,5%, 1%
Pätöenergia                       1%, 2%
Energian näyttö
Ympäristötiedot                   Pikselipohjainen
Käyttölämpötila
Varastointilämpötila              –40 °C – +70 °C
Kosteus                           –40 °C – +85 °C
Kuumuuden- ja tulenkestävyys      75 % vuosikeskiarvo, 95 % 30 päivänä / vuosi
Veden ja pölyn kestävyys          Liitin 960 °C, kotelo 650 °C (IEC 60695-2-1)
Mekaaninen ympäristö              IP20 liitinlohkossa ilman suojakoteloa ja IP51 suojakotelossa standardin IEC 60529 mukaisesti.
Sähkömagneettinen ympäristö       Luokka M1 MID-direktiivin (2004/22/EY) mukaisesti.
Lähdöt                            Luokka E2 MID-direktiivin (2004/22/EY) mukaisesti.
Virta
Jännite                           2–100 mA
Pulssiulostulon taajuus           5–240 V AC/DC. Mittareille, joissa on vain yksi lähtö, 5–40 V DC.
Pulssin pituus                    Ohjelmoitava: 1–999999 imp/kWh
Johdinkoko                        Ohjelmoitava: 10–990 ms
Suositeltu kiristysmomentti       0,5–1 mm2
Tulot                             0,25 Nm
Jännite
Ei käytössä                       0–240 V AC/DC
Päällä                            0–12 V AC/DC
Minimipulssin pituus              57–240 V AC / 24–240 V DC
Liitäntäkaapelialue               30 ms
Suositeltu kiristysmomentti       0,5–1 mm2
Sähkömagneettinen yhteensopivuus  0,25 Nm
