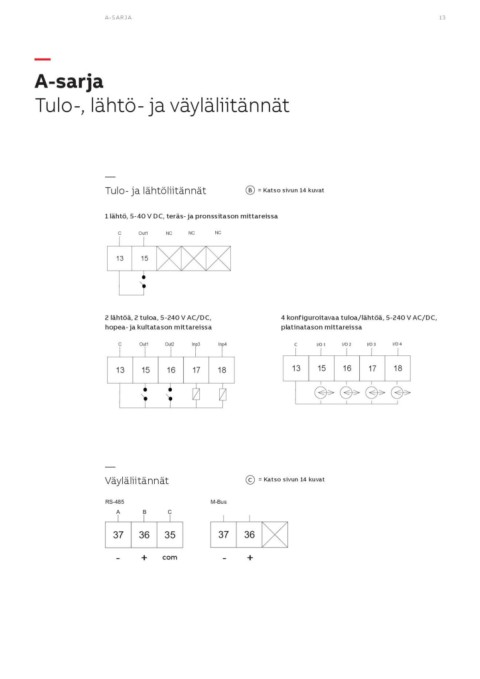

A-SARJA                                                            13

—­

A-sarja
Tulo-, lähtö- ja väyläliitännät

—                                        B = Katso sivun 14 kuvat
Tulo- ja lähtöliitännät

1 lähtö, 5-40 V DC, teräs- ja pronssitason mittareissa

C Out1 NC NC                       NC

13 15

2 lähtöä, 2 tuloa, 5-240 V AC/DC,                       4 konfiguroitavaa tuloa/lähtöä, 5-240 V AC/DC,
hopea- ja kultatason mittareissa                        platinatason mittareissa

C       Out1  Out2  Inp3           Inp4                 C  I/O 1   I/O 2  I/O 3  I/O 4

13 15 16 17 18                                          13 15 16 17 18

—                                        C = Katso sivun 14 kuvat
Väyläliitännät

RS-485                    M-Bus
     A
        B     C

37 36 35                           37 36

- + com                             -+
   8   9   10   11   12   13   14   15   16   17   18
