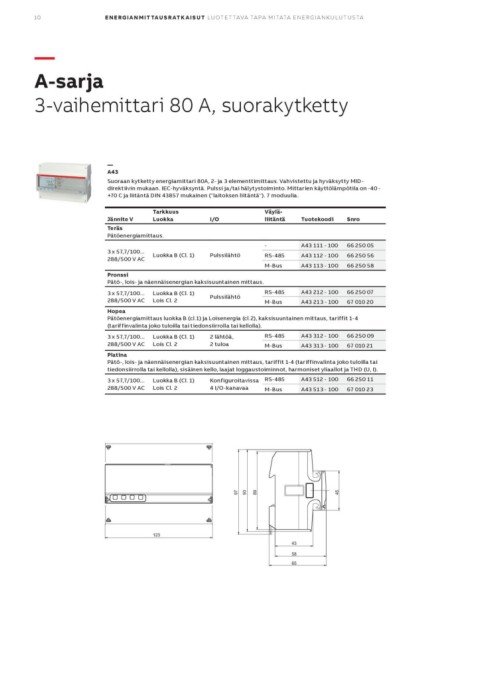

10 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA

—­
A-sarja
3-vaihemittari 80 A, suorakytketty

—
A43

Suoraan kytketty energiamittari 80A, 2- ja 3 elementtimittaus. Vahvistettu ja hyväksytty MID-
direktiivin mukaan. IEC-hyväksyntä. Pulssi ja/tai hälytystoiminto. Mittarien käyttölämpötila on -40 -
+70 C ja liitäntä DIN 43857 mukainen ("laitoksen liitäntä"). 7 moduulia.

Jännite V        Tarkkuus          I/O                     Väylä-­                                                     Tuotekoodi Snro
                 Luokka                                    liitäntä

Teräs
Pätöenergiamittaus.

3 x 57,7/100...  Luokka B (Cl. 1)  Pulssilähtö             -                                                           A43 111 - 100  66 250 05
288/500 V AC                                               RS-485                                                      A43 112 - 100  66 250 56
                                                           M-Bus                                                       A43 113 - 100  66 250 58

Pronssi
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus.

3 x 57,7/100... Luokka B (Cl. 1)   Pulssilähtö             RS-485                                                      A43 212 - 100  66 250 07
288/500 V AC Lois Cl. 2                                    M-Bus                                                       A43 213 - 100  67 010 20

Hopea
Pätöenergiamittaus luokka B (cl.1) ja Loisenergia (cl.2), kaksisuuntainen mittaus, tariffit 1-4
(tariffinvalinta joko tuloilla tai tiedonsiirrolla tai kellolla).

3 x 57,7/100... Luokka B (Cl. 1)   2 lähtöä,               RS-485                                                      A43 312 - 100  66 250 09
288/500 V AC Lois Cl. 2            2 tuloa                 M-Bus                                                       A43 313 - 100  67 010 21

Platina
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus, tariffit 1-4 (tariffinvalinta joko tuloilla tai
tiedonsiirrolla tai kellolla), sisäinen kello, laajat loggaustoiminnot, harmoniset yliaallot ja THD (U, I).

3 x 57,7/100... Luokka B (Cl. 1)   Konfiguroitavissa RS-485                                                            A43 512 - 100  66 250 11
288/500 V AC Lois Cl. 2                                                                                                A43 513 - 100  67 010 23
                                   4 I/O-kanavaa           M-Bus

                                              97
                                                    93
                                                           89
                                                                                                                     45

                 123
                                                                                                                   43

                                                                                                                   58
                                                                                                                   65
   5   6   7   8   9   10   11   12   13   14   15
