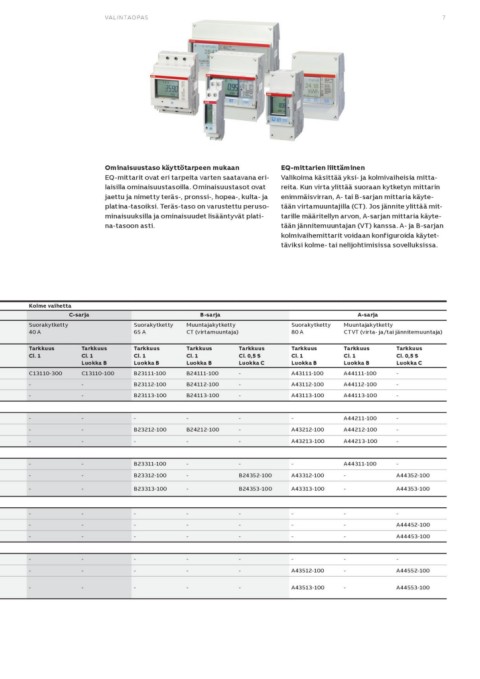

VA L I N TA O PA S                                                                                           7

                              Ominaisuustaso käyttötarpeen mukaan                    EQ-mittarien liittäminen
                              EQ-mittarit ovat eri tarpeita varten saatavana eri-    Valikoima käsittää yksi- ja kolmivaiheisia mitta-
                              laisilla ominaisuustasoilla. Ominaisuustasot ovat      reita. Kun virta ylittää suoraan kytketyn mittarin
                              jaettu ja nimetty teräs-, pronssi-, hopea-, kulta- ja  enimmäisvirran, A- tai B-sarjan mittaria käyte-
                              platina-tasoiksi. Teräs-taso on varustettu peruso-     tään virtamuuntajilla (CT). Jos jännite ylittää mit-
                              minaisuuksilla ja ominaisuudet lisääntyvät plati-      tarille määritellyn arvon, A-sarjan mittaria käyte-
                              na-tasoon asti.                                        tään jännitemuuntajan (VT) kanssa. A- ja B-sarjan
                                                                                     kolmivaihemittarit voidaan konfiguroida käytet-
                                                                                     täviksi kolme- tai nelijohtimisissa sovelluksissa.

Kolme vaihetta                Suora­kytketty             B-sarja                     Suora­kytketty         A-sarja
                     C-sarja                                                         80 A
                              65 A                Muuntajakytketty                                   Muuntajakytketty
Suorakytketty                                     CT (virtamuuntaja)                 Tarkkuus        CTVT (virta- ja/tai jännitemuuntaja)
40 A                          Tarkkuus                                               Cl. 1
                              Cl. 1                                                  Luokka B
Tarkkuus    Tarkkuus          Luokka B            Tarkkuus            Tarkkuus       A43111-100      Tarkkuus    Tarkkuus
Cl. 1       Cl. 1             B23111-100          Cl. 1               Cl. 0,5 S                      Cl. 1       Cl. 0,5 S
            Luokka B          B23112-100          Luokka B            Luokka C       A43112-100      Luokka B    Luokka C
C13110-300                    B23113-100
-           C13110-100                            B24111-100          -              A43113-100      A44111-100  -
-
            -                                     B24112-100          -                              A44112-100  -

            -                                     B24113-100          -                              A44113-100  -

--                            -                   -                   -              -               A44211-100  -
--                            B23212-100          B24212-100          -              A43212-100      A44212-100  -
--                            -                   -                   -              A43213-100      A44213-100  -

--                            B23311-100          -                   -              -               A44311-100  -
--                            B23312-100          -                   B24352-100     A43312-100      -           A44352-100
--                            B23313-100          -                   B24353-100     A43313-100      -           A44353-100

--------
- - - - - - - A44452-100
- - - - - - - A44453-100

--------

-           -                 -                   -                   -              A43512-100      -           A44552-100

-           -                 -                   -                   -              A43513-100      -           A44553-100
