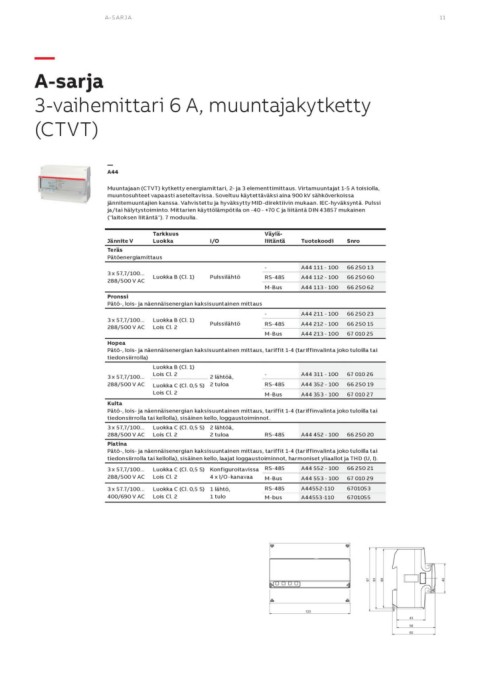

A-SARJA                                                                                                                              11

—­
A-sarja
3-vaihemittari 6 A, muuntajakytketty
(CTVT)

—
A44

Muuntajaan (CTVT) kytketty energiamittari, 2- ja 3 elementtimittaus. Virtamuuntajat 1-5 A toisiolla,
muuntosuhteet vapaasti aseteltavissa. Soveltuu käytettäväksi aina 900 kV sähköverkoissa
jännitemuuntajien kanssa. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-hyväksyntä. Pulssi
ja/tai hälytystoiminto. Mittarien käyttölämpötila on -40 - +70 C ja liitäntä DIN 43857 mukainen
("laitoksen liitäntä"). 7 moduulia.

Jännite V        Tarkkuus              I/O                Väylä-­   Tuotekoodi Snro
                 Luokka                                   liitäntä

Teräs
Pätöenergiamittaus

3 x 57,7/100...  Luokka B (Cl. 1)      Pulssilähtö        -         A44 111 - 100  66 250 13
288/500 V AC                                              RS-485    A44 112 - 100  66 250 60
                                                          M-Bus     A44 113 - 100  66 250 62

Pronssi
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus

3 x 57,7/100... Luokka B (Cl. 1)       Pulssilähtö        -         A44 211 - 100  66 250 23
288/500 V AC Lois Cl. 2                                   RS-485    A44 212 - 100  66 250 15
                                                          M-Bus     A44 213 - 100  67 010 25

Hopea
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus, tariffit 1-4 (tariffinvalinta joko tuloilla tai
tiedonsiirrolla)

3 x 57,7/100...  Luokka B (Cl. 1)      2 lähtöä,          -         A44 311 - 100  67 010 26
288/500 V AC     Lois Cl. 2            2 tuloa            RS-485    A44 352 - 100  66 250 19
                                                          M-Bus     A44 353 - 100  67 010 27
                 Luokka C (Cl. 0,5 S)
                 Lois Cl. 2

Kulta
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus, tariffit 1-4 (tariffinvalinta joko tuloilla tai
tiedonsiirrolla tai kellolla), sisäinen kello, loggaustoiminnot.

3 x 57,7/100... Luokka C (Cl. 0,5 S) 2 lähtöä,

288/500 V AC Lois Cl. 2                2 tuloa            RS-485    A44 452 - 100 66 250 20

Platina
Pätö-, lois- ja näennäisenergian kaksisuuntainen mittaus, tariffit 1-4 (tariffinvalinta joko tuloilla tai
tiedonsiirrolla tai kellolla), sisäinen kello, laajat loggaustoiminnot, harmoniset yliaallot ja THD (U, I).

3 x 57,7/100... Luokka C (Cl. 0,5 S) Konfiguroitavissa RS-485       A44 552 - 100 66 250 21
                                                                    A44 553 - 100 67 010 29
288/500 V AC Lois Cl. 2                4 x I/O-kanavaa M-Bus

3 x 57.7/100... Luokka C (Cl. 0,5 S) 1 lähtö,             RS-485    A44552-110     6701053
                                                          M-bus     A44553-110     6701055
400/690 V AC Lois Cl. 2                1 tulo

                                                                                     97
                                                                                           93
                                                                                                  89
                                                                                                                                                            45

                                                                    123
                                                                                                                                                                      43

                                                                                                                                                                      58
                                                                                                                                                                      65
