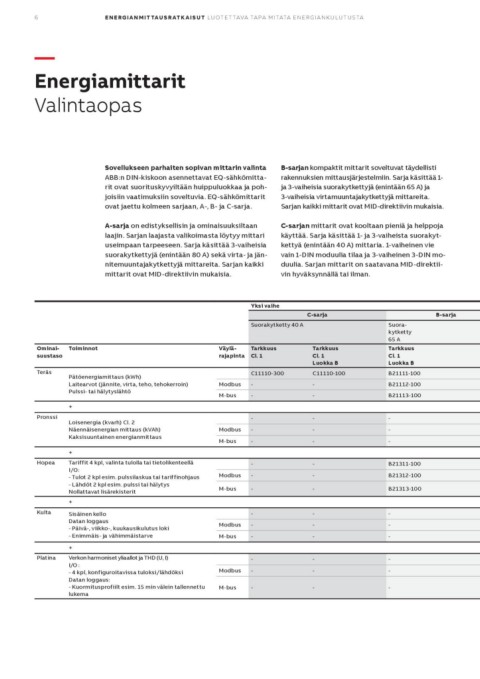

6 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA

—
Energiamittarit
Valintaopas

                   Sovellukseen parhaiten sopivan mittarin valinta                 B-sarjan kompaktit mittarit soveltuvat täydellisti
                   ABB:n DIN-kiskoon asennettavat EQ-sähkömitta-                   rakennuksien mittausjärjestelmiin. Sarja käsittää 1-
                   rit ovat suorituskyvyiltään huippuluokkaa ja poh-               ja 3-vaiheisia suorakytkettyjä (enintään 65 A) ja
                   joisiin vaatimuksiin soveltuvia. EQ-sähkömittarit               3-vaiheisia virtamuuntajakytkettyjä mittareita.
                   ovat jaettu kolmeen sarjaan, A-, B- ja C-sarja.                 Sarjan kaikki mittarit ovat MID-direktiivin mukaisia.

                   A-sarja on edistyksellisin ja ominaisuuksiltaan                 C-sarjan mittarit ovat kooltaan pieniä ja helppoja
                   laajin. Sarjan laajasta valikoimasta löytyy mittari             käyttää. Sarja käsittää 1- ja 3-vaiheista suorakyt-
                   useimpaan tarpeeseen. Sarja käsittää 3-vaiheisia                kettyä (enintään 40 A) mittaria. 1-vaiheinen vie
                   suorakytkettyjä (enintään 80 A) sekä virta- ja jän-             vain 1-DIN moduulia tilaa ja 3-vaiheinen 3-DIN mo-
                   nitemuuntajakytkettyjä mittareita. Sarjan kaikki                duulia. Sarjan mittarit on saatavana MID-direktii-
                   mittarit ovat MID-direktiivin mukaisia.                         vin hyväksynnällä tai ilman.

                                                                       Yksi vaihe

                                                                                           C-sarja                 B-sarja

                                                                       Suorakytketty 40 A              Suora-
                                                                                                       kytketty
Ominai- Toiminnot                                              Väylä­  Tarkkuus            Tarkkuus    65 A
suus­taso                                                                                  Cl. 1       Tarkkuus
                                                               rajapinta Cl. 1             Luokka B    Cl. 1
                                                                                           C11110-100  Luokka B
Teräs    Pätöenergiamittaus (kWh)                                      C11110-300          -
         Laitearvot (jännite, virta, teho, tehokerroin)                -                   -           B21111-100
         Pulssi- tai hälytyslähtö                              Modbus  -
                                                               M-bus                       -           B21112-100
                                                                                           -
                                                                                           -           B21113-100

Pronssi  +                                                             -                   -           -
                                                                       -                   -           -
         Loisenergia (kvarh) Cl. 2                             Modbus  -                   -           -
         Näennäisenergian mittaus (kVAh)                       M-bus
         Kaksisuuntainen energianmittaus                                                   -
                                                                                           -
Hopea    +                                                     Modbus  -                   -           B21311-100
Kulta                                                          M-bus   -                               B21312-100
Platina  Tariffit 4 kpl, valinta tulolla tai tietolikenteellä          -                   -           B21313-100
         I/O:                                                                              -
         - Tulot 2 kpl esim. pulssilaskua tai tariffinohjaus   Modbus  -                               -
         - Lähdöt 2 kpl esim. pulssi tai hälytys               M-bus   -                   -           -
         Nollattavat lisärekisterit                                    -                               -

         +                                                     Modbus  -                               -
                                                                       -                               -
         Sisäinen kello
         Datan loggaus                                         M-bus   -                               -
         - Päivä-, viikko-, kuukausikulutus loki
         - Enimmäis- ja vähimmäistarve

         +

         Verkon harmoniset yliaallot ja THD (U, I)
         I/O :
         - 4 kpl, konfiguroitavissa tuloksi/lähdöksi
         Datan loggaus:
         - Kuormitusprofiilt esim. 15 min välein tallennettu
         lukema
