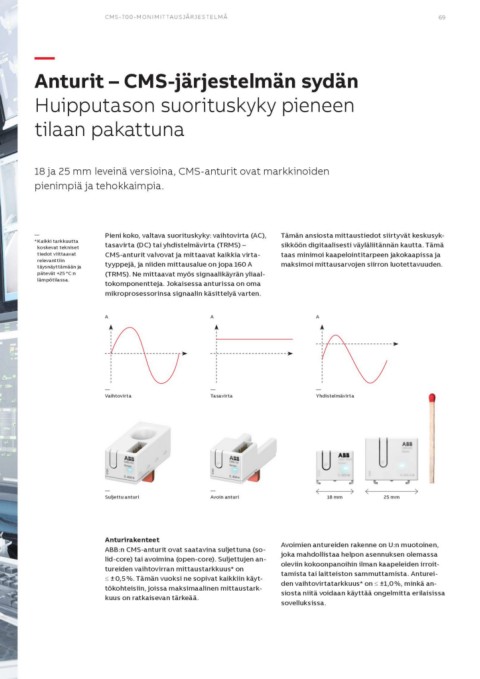

CMS-700-MONIMITTAUSJÄR JESTELMÄ 69
—
Anturit – CMS-järjestelmän sydän
Huipputason suorituskyky pieneen
tilaan pakattuna
18 ja 25 mm leveinä versioina, CMS-anturit ovat markkinoiden
pienimpiä ja tehokkaimpia.
— Pieni koko, valtava suorituskyky: vaihtovirta (AC), Tämän ansiosta mittaustiedot siirtyvät keskusyk-
* K aikki tarkkuutta tasavirta (DC) tai yhdistelmävirta (TRMS) – sikköön digitaalisesti väyläliitännän kautta. Tämä
CMS-anturit valvovat ja mittaavat kaikkia virta- taas minimoi kaapelointitarpeen jakokaapissa ja
koskevat tekniset tyyppejä, ja niiden mittausalue on jopa 160 A maksimoi mittausarvojen siirron luotettavuuden.
tiedot viittaavat (TRMS). Ne mittaavat myös signaalikäyrän yliaal-
relevanttiin tokomponentteja. Jokaisessa anturissa on oma
täysnäyttämään ja mikroprosessorinsa signaalin käsittelyä varten.
pätevät +25 °C:n
lämpötilassa.
AAA
— — —
Vaihtovirta Tasavirta Yhdistelmävirta
— — 18 mm 25 mm
Suljettu anturi Avoin anturi
Anturirakenteet Avoimien antureiden rakenne on U:n muotoinen,
ABB:n CMS-anturit ovat saatavina suljettuna (so- joka mahdollistaa helpon asennuksen olemassa
lid-core) tai avoimina (open-core). Suljettujen an- oleviin kokoonpanoihin ilman kaapeleiden irroit-
tureiden vaihtovirran mittaustarkkuus* on tamista tai laitteiston sammuttamista. Anturei-
≤ ± 0,5 %. Tämän vuoksi ne sopivat kaikkiin käyt- den vaihtovirtatarkkuus* on ≤ ±1,0 %, minkä an-
tökohteisiin, joissa maksimaalinen mittaustark- siosta niitä voidaan käyttää ongelmitta erilaisissa
kuus on ratkaisevan tärkeää. sovelluksissa.
