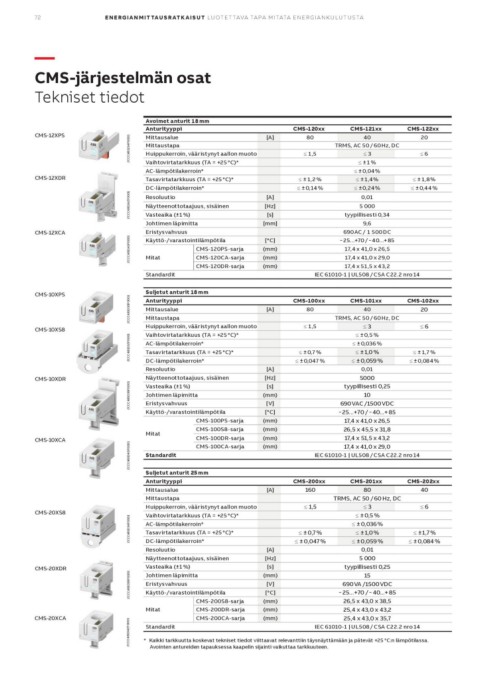

CMS-järjestelmän osat
Tekniset tiedot

CMS-12XPS Avoimet anturit 18 mm CMS-120xx CMS-121xx CMS-122xx
CMS-12XDR Anturityyppi
CMS-12XCA
CMS-10XPS 2CCC481154F0001 Mittausalue [A] 80 40 20
CMS-10XS8
CMS-10XDR Mittaustapa [A] TRMS, AC 50 / 60 Hz, DC
CMS-10XCA [Hz]
Huippukerroin, vääristynyt aallon muoto [s] ≤ 1,5 ≤3 ≤6
CMS-20XS8 [mm]
CMS-20XDR Vaihtovirtatarkkuus (TA = +25 °C)* [°C] ≤ ± 1 %
CMS-20XCA (mm)
AC-lämpötilakerroin* (mm) ≤ ± 0,04 %
(mm)
Tasavirtatarkkuus (TA = +25 °C)* ≤ ± 1,2 % ≤ ± 1,4 % ≤ ± 1,8 %

2CCC481142F0001 DC-lämpötilakerroin* ≤ ± 0,14 % ≤ ± 0,24 % ≤ ± 0,44 %

Resoluutio 0,01

Näytteenottotaajuus, sisäinen 5 000

Vasteaika (±1 %) tyypillisesti 0,34

Johtimen läpimitta 9,6

2CCC481141F0001 Eristysvahvuus 690 AC / 1 500 DC

Käyttö-/varastointilämpötila − 25...+70 / − 40...+ 85

CMS-120PS-sarja 17,4 x 41,0 x 26,5

Mitat CMS-120CA-sarja 17,4 x 41,0 x 29,0

CMS-120DR-sarja 17,4 x 51,5 x 43,2

Standardit IEC 61010-1 | UL508 / CSA C22.2 nro 14

2CCC481030F0001 Suljetut anturit 18 mm

Anturityyppi CMS-100xx CMS-101xx CMS-102xx

Mittausalue [A] 80 40 20

Mittaustapa [A] TRMS, AC 50 / 60 Hz, DC
[Hz]
Huippukerroin, vääristynyt aallon muoto [s] ≤ 1,5 ≤3 ≤6
(mm)
2CCC481032F0001 Vaihtovirtatarkkuus (TA = +25 °C)* [V] ≤ ± 0,5 %
[°C]
AC-lämpötilakerroin* (mm) ≤ ± 0,036 %
(mm)
Tasavirtatarkkuus (TA = +25 °C)* (mm) ≤ ± 0,7 % ≤ ± 1,0 % ≤ ± 1,7 %
(mm)
DC-lämpötilakerroin* ≤ ± 0,047 % ≤ ± 0,059 % ≤ ± 0,084 %

Resoluutio 0,01

2CCC481036F0001 Näytteenottotaajuus, sisäinen 5000

Vasteaika (±1 %) tyypillisesti 0,25

Johtimen läpimitta 10

Eristysvahvuus 690 VAC /1500 VDC

Käyttö-/varastointilämpötila − 25...+70 / − 40...+ 85

CMS-100PS-sarja 17,4 x 41,0 x 26,5

Mitat CMS-100S8-sarja 26,5 x 45,5 x 31,8
CMS-100DR-sarja
2CCC481040F0001 17,4 x 51,5 x 43,2

CMS-100CA-sarja 17,4 x 41,0 x 29,0

Standardit IEC 61010-1 | UL508 / CSA C22.2 nro 14

Suljetut anturit 25 mm

Anturityyppi CMS-200xx CMS-201xx CMS-202xx

Mittausalue [A] 160 80 40

Mittaustapa [A] TRMS, AC 50 / 60 Hz, DC
[Hz]
Huippukerroin, vääristynyt aallon muoto [s] ≤ 1,5 ≤3 ≤6
(mm)
2CCC481034F0001 Vaihtovirtatarkkuus (TA = +25 °C)* [V] ≤ ± 0,5 %
[°C]
AC-lämpötilakerroin* (mm) ≤ ± 0,036 %
(mm)
Tasavirtatarkkuus (TA = +25 °C)* (mm) ≤ ± 0,7 % ≤ ± 1,0 % ≤ ± 1,7 %

DC-lämpötilakerroin* ≤ ± 0,047 % ≤ ± 0,059 % ≤ ± 0,084 %

Resoluutio 0,01

Näytteenottotaajuus, sisäinen 5 000

Vasteaika (±1 %) tyypillisesti 0,25

2CCC481038F0001 Johtimen läpimitta 15

Eristysvahvuus 690 VA /1500 VDC

Käyttö-/varastointilämpötila − 25...+70 / − 40...+ 85

CMS-200S8-sarja 26,5 x 43,0 x 38,5

Mitat CMS-200DR-sarja 25,4 x 43,0 x 43,2

2CCC481042F0001 CMS-200CA-sarja 25,4 x 43,0 x 35,7

Standardit IEC 61010-1 | UL508 / CSA C22.2 nro 14

* Kaikki tarkkuutta koskevat tekniset tiedot viittaavat relevanttiin täysnäyttämään ja pätevät +25 °C:n lämpötilassa.
Avointen antureiden tapauksessa kaapelin sijainti vaikuttaa tarkkuuteen.
