VIRTAMUUNTA JAT 77

—­

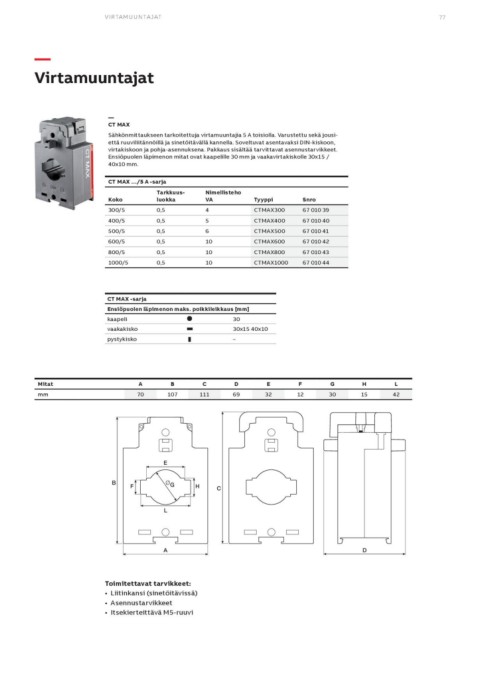

Virtamuuntajat

—
CT MAX

Sähkönmittaukseen tarkoitettuja virtamuuntajia 5 A toisiolla. Varustettu sekä jousi-
että ruuviliitännöillä ja sinetöitävällä kannella. Soveltuvat asentavaksi DIN-kiskoon,
virtakiskoon ja pohja-asennuksena. Pakkaus sisältää tarvittavat asennustarvikkeet.
Ensiöpuolen läpimenon mitat ovat kaapelille 30 mm ja vaakavirtakiskolle 30x15 /
40x10 mm.

CT MAX …/5 A -sarja

Koko Tarkkuus- Nimellisteho Tyyppi Snro
luokka VA CTMAX300 67 010 39
4 CTMAX400 67 010 40
300/5 0,5 5 CTMAX500 67 010 41
6 CTMAX600 67 010 42
400/5 0,5 10 CTMAX800 67 010 43
10 CTMAX1000 67 010 44
500/5 0,5 10

600/5 0,5

800/5 0,5

1000/5 0,5

CT MAX -sarja

Ensiöpuolen läpimenon maks. poikkileikkaus [mm]

kaapeli — 30
vaakakisko 30x15 40x10

pystykisko |–

Mitat ABCDE FGHL
mm 70 107 111 69 32 12 30 15 42

BF E
ØG H C
L

A D

Toimitettavat tarvikkeet:
• Liitinkansi (sinetöitävissä)
• Asennustarvikkeet
• Itsekierteittävä M5-ruuvi
