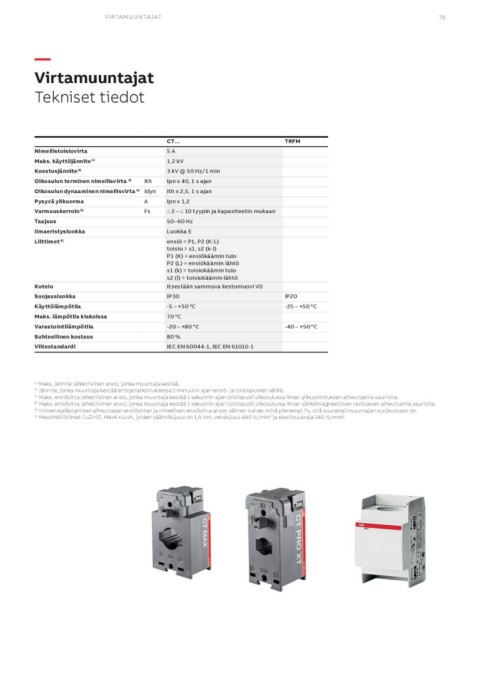

VIRTAMUUNTA JAT 79

—­
Virtamuuntajat
Tekniset tiedot

Nimellistoisiovirta CT… TRFM
5A
Maks. käyttöjännite 1) IP20
1,2 kV -25 – +50 °C
Koestusjännite 2) -40 – +50 °C
3 kV @ 50 Hz/1 min
Oikosulun terminen nimellisvirta 3) Ith
Ipn x 40, 1 s ajan
Oikosulun dynaaminen nimellisvirta 4) Idyn
Ith x 2,5, 1 s ajan
Pysyvä ylikuorma A
Ipn x 1,2
Varmuuskerroin 5) Fs
≤ 2 – ≤ 10 tyypin ja kapasiteetin mukaan
Taajuus
50–60 Hz
Ilmaeristysluokka
Luokka E
Liittimet 6)
ensiö = P1, P2 (K-L)
Kotelo toisio = s1, s2 (k-l)
Suojausluokka P1 (K) = ensiökäämin tulo
Käyttölämpötila P2 (L) = ensiökäämin lähtö
Maks. lämpötila kiskoissa s1 (k) = toisiokäämin tulo
Varastointilämpötila s2 (l) = toisiokäämin lähtö
Suhteellinen kosteus Itsestään sammuva kestomuovi V0
Viitestandardi
IP30

-5 – +50 °C

70 °C

-20 – +80 °C

80 %

IEC EN 60044-1, IEC EN 61010-1

1) Maks. jännite (efektiivinen arvo), jonka muuntaja kestää.
2) Jännite, jonka muuntaja kestää eristystarkoituksessa 1 minuutin ajan ensiö- ja toisiopuolen välillä.
3) Maks. ensiövirta (efektiivinen arvo), jonka muuntaja kestää 1 sekunnin ajan toisiopuoli oikosulussa ilman ylikuormituksen aiheuttamia vaurioita.
4) Maks. ensiövirta (efektiivinen arvo), jonka muuntaja kestää 1 sekunnin ajan toisiopuoli oikosulussa ilman sähkömagneettisen rasituksen aiheuttamia vaurioita.
5) Ytimen kyllästymisen aiheuttavan ensiövirran ja nimellisen ensiövirta-arvon välinen suhde: mitä pienempi Fs, sitä suurempi muuntajan suojaustaso on.
6) Messinkiliittimet CuZn37, M4x6 ruuvit, joiden vääntölujuus on 1,9 Nm, vetolujuus 440 N/mm2 ja elastisuusraja 340 N/mm2.
