16 ENERGIANMITTAUSR ATK AISUT

—­

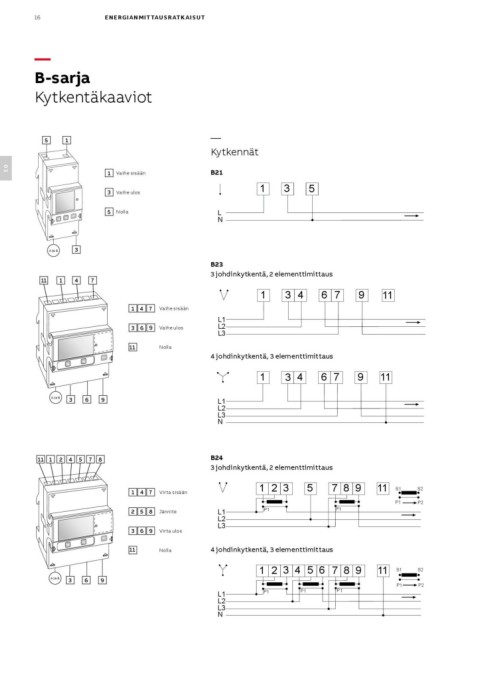

B-sarja
Kytkentäkaaviot

51 —
Kytkennät
03 1 Vaihe sisään
3 Vaihe ulos B21
5 Nolla
13 5

L
N

A ja B 3

11 1 4 7 B23
3 johdinkytkentä, 2 elementtimittaus
1 4 7 Vaihe sisään
3 6 9 Vaihe ulos 1 3 4 6 7 9 11
11 Nolla
L1
A ja B 3 6 9 L2
L3

4 johdinkytkentä, 3 elementtimittaus

1 3 4 6 7 9 11

L1
L2
L3
N

11 1 2 4 5 7 8 B24
3 johdinkytkentä, 2 elementtimittaus

1 4 7 Virta sisään 123 5 789 11 S1 S2
2 5 8 Jännite P2
3 6 9 Virta ulos P1
11 Nolla
L1 P1 P1
L2
L3

A ja B 3 6 9 4 johdinkytkentä, 3 elementtimittaus 11 S1 S2
P2
1234 56 789 P1

L1 P1 P1 P1
L2
L3
N
