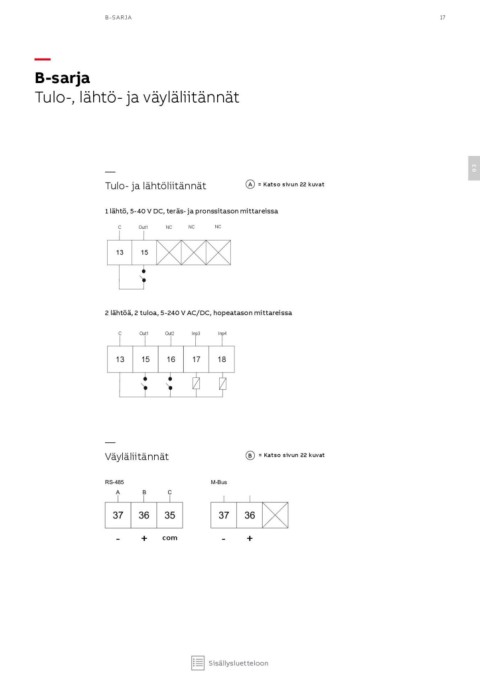

B-SARJA 17

—­
B-sarja
Tulo-, lähtö- ja väyläliitännät

— 03
Tulo- ja lähtöliitännät
A = Katso sivun 22 kuvat

1 lähtö, 5-40 V DC, teräs- ja pronssitason mittareissa

C Out1 NC NC NC

13 15

2 lähtöä, 2 tuloa, 5-240 V AC/DC, hopeatason mittareissa

C Out1 Out2 Inp3 Inp4

13 15 16 17 18

— B = Katso sivun 22 kuvat
Väyläliitännät M-Bus

RS-485 B C 37 36
A
-+
37 36 35

- + com
