46 ENERGIANMITTAUSR ATK AISUT

—

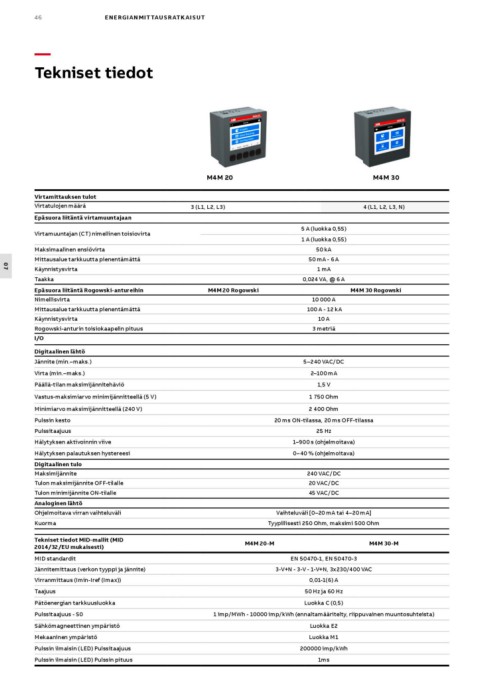

Tekniset tiedot

M4M 20 M4M 30

Virtamittauksen tulot 3 (L1, L2, L3) 4 (L1, L2, L3, N)
Virtatulojen määrä
Epäsuora liitäntä virtamuuntajaan M4M 20 Rogowski 5 A (luokka 0,5S)

Virtamuuntajan (CT) nimellinen toisiovirta 1 A (luokka 0,5S)

07 Maksimaalinen ensiövirta 50 kA
Mittausalue tarkkuutta pienentämättä 50 mA - 6 A
Käynnistysvirta
Taakka 1 mA
Epäsuora liitäntä Rogowski-antureihin
Nimellisvirta 0,024 VA, @ 6 A
Mittausalue tarkkuutta pienentämättä
Käynnistysvirta M4M 30 Rogowski
Rogowski-anturin toisiokaapelin pituus
I/O 10 000 A
100 A - 12 kA
Digitaalinen lähtö
Jännite (min.–maks.) 10 A
Virta (min.–maks.) 3 metriä
Päällä-tilan maksimijännitehäviö
5–240 VAC/DC
Vastus-maksimiarvo minimijännitteellä (5 V) 2–100 mA
1,5 V
Minimiarvo maksimijännitteellä (240 V) 1 750 Ohm
Pulssin kesto 2 400 Ohm
Pulssitaajuus
Hälytyksen aktivoinnin viive 20 ms ON-tilassa, 20 ms OFF-tilassa
Hälytyksen palautuksen hystereesi 25 Hz
Digitaalinen tulo
Maksimijännite 1–900 s (ohjelmoitava)
Tulon maksimijännite OFF-tilalle 0–40 % (ohjelmoitava)
Tulon minimijännite ON-tilalle
Analoginen lähtö 240 VAC/DC
Ohjelmoitava virran vaihteluväli 20 VAC/DC
Kuorma 45 VAC/DC

Tekniset tiedot MID-mallit (MID Vaihteluväli [0–20 mA tai 4–20 mA]
2014/32/EU mukaisesti) Tyypillisesti 250 Ohm, maksimi 500 Ohm
MID standardit
Jännitemittaus (verkon tyyppi ja jännite) M4M 20-M M4M 30-M
Virranmittaus (Imin-Iref (Imax))
Taajuus EN 50470-1, EN 50470-3
Pätöenergian tarkkuusluokka 3-V+N - 3-V - 1-V+N, 3x230/400 VAC
Pulssitaajuus - S0
Sähkömagneettinen ympäristö 0,01-1(6) A
Mekaaninen ympäristö 50 Hz ja 60 Hz
Pulssin ilmaisin (LED) Pulssitaajuus Luokka C (0,5)
Pulssin ilmaisin (LED) Pulssin pituus 1 imp/MWh - 10000 imp/kWh (ennaltamääritelty, riippuvainen muuntosuhteista)

Luokka E2
Luokka M1
200000 imp/kWh

1ms
