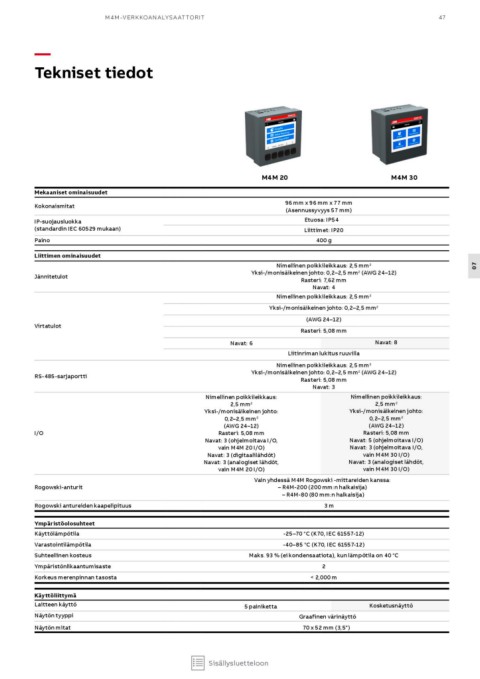

M4M-VERKKOANALYSA ATTORIT 47

—
Tekniset tiedot

M4M 20 M4M 30

Mekaaniset ominaisuudet 96 mm x 96 mm x 77 mm
Kokonaismitat (Asennussyvyys 57 mm)
IP-suojausluokka
(standardin IEC 60529 mukaan) Etuosa: IP54
Paino
Liittimen ominaisuudet Liittimet: IP20
Jännitetulot
400 g
Virtatulot
Nimellinen poikkileikkaus: 2,5 mm2 07
RS-485-sarjaportti Yksi-/monisäikeinen johto: 0,2–2,5 mm2 (AWG 24–12)

I/O Rasteri: 7,62 mm
Navat: 4
Rogowski-anturit
Rogowski antureiden kaapelipituus Nimellinen poikkileikkaus: 2,5 mm2
Ympäristöolosuhteet
Käyttölämpötila Yksi-/monisäikeinen johto: 0,2–2,5 mm2
Varastointilämpötila
Suhteellinen kosteus (AWG 24–12)
Ympäristönlikaantumisaste
Korkeus merenpinnan tasosta Rasteri: 5,08 mm
Käyttöliittymä
Laitteen käyttö Navat: 6 Navat: 8
Näytön tyyppi
Näytön mitat Liitinriman lukitus ruuvilla

Nimellinen poikkileikkaus: 2,5 mm2
Yksi-/monisäikeinen johto: 0,2–2,5 mm2 (AWG 24–12)

Rasteri: 5,08 mm
Navat: 3

Nimellinen poikkileikkaus: Nimellinen poikkileikkaus:
2,5 mm2 2,5 mm2

Yksi-/monisäikeinen johto: Yksi-/monisäikeinen johto:
0,2–2,5 mm2 0,2–2,5 mm2
(AWG 24–12) (AWG 24–12)

Rasteri: 5,08 mm Rasteri: 5,08 mm
Navat: 3 (ohjelmoitava I/O, Navat: 5 (ohjelmoitava I/O)
Navat: 3 (ohjelmoitava I/O,
vain M4M 20 I/O)
Navat: 3 (digitaalilähdöt) vain M4M 30 I/O)
Navat: 3 (analogiset lähdöt, Navat: 3 (analogiset lähdöt,

vain M4M 20 I/O) vain M4M 30 I/O)

Vain yhdessä M4M Rogowski -mittareiden kanssa:
– R4M-200 (200 mm:n halkaisija)
– R4M-80 (80 mm:n halkaisija)

3m

-25–70 °C (K70, IEC 61557-12)
-40–85 °C (K70, IEC 61557-12)
Maks. 93 % (ei kondensaatiota), kun lämpötila on 40 °C

2
< 2,000 m

5 painiketta Kosketusnäyttö

Graafinen värinäyttö
70 x 52 mm (3,5")
