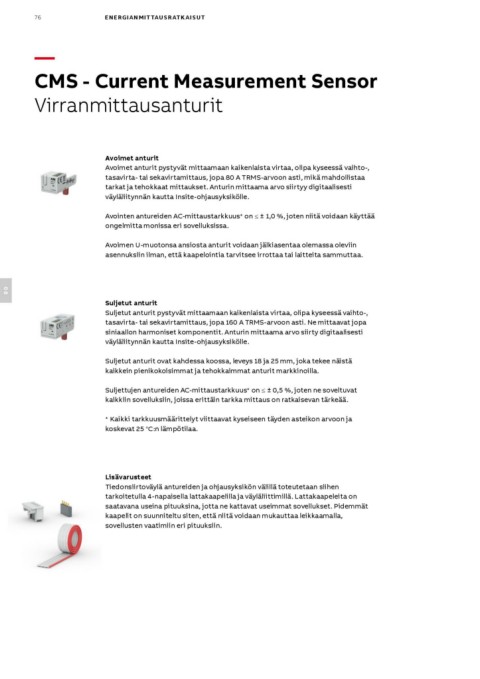

08 76 ENERGIANMITTAUSR ATK AISUT

—
CMS - Current Measurement Sensor
Virranmittausanturit

Avoimet anturit
Avoimet anturit pystyvät mittaamaan kaikenlaista virtaa, olipa kyseessä vaihto-,
tasavirta- tai sekavirtamittaus, jopa 80 A TRMS-arvoon asti, mikä mahdollistaa
tarkat ja tehokkaat mittaukset. Anturin mittaama arvo siirtyy digitaalisesti
väyläliitynnän kautta Insite-ohjausyksikölle.

Avointen antureiden AC-mittaustarkkuus* on ≤ ± 1,0 %, joten niitä voidaan käyttää
ongelmitta monissa eri sovelluksissa.

Avoimen U-muotonsa ansiosta anturit voidaan jälkiasentaa olemassa oleviin
asennuksiin ilman, että kaapelointia tarvitsee irrottaa tai laitteita sammuttaa.

Suljetut anturit
Suljetut anturit pystyvät mittaamaan kaikenlaista virtaa, olipa kyseessä vaihto-,
tasavirta- tai sekavirtamittaus, jopa 160 A TRMS-arvoon asti. Ne mittaavat jopa
siniaallon harmoniset komponentit. Anturin mittaama arvo siirty digitaalisesti
väyläliitynnän kautta Insite-ohjausyksikölle.

Suljetut anturit ovat kahdessa koossa, leveys 18 ja 25 mm, joka tekee näistä
kaikkein pienikokoisimmat ja tehokkaimmat anturit markkinoilla.

Suljettujen antureiden AC-mittaustarkkuus* on ≤ ± 0,5 %, joten ne soveltuvat
kaikkiin sovelluksiin, joissa erittäin tarkka mittaus on ratkaisevan tärkeää.

* Kaikki tarkkuusmäärittelyt viittaavat kyseiseen täyden asteikon arvoon ja
koskevat 25 °C:n lämpötilaa.

Lisävarusteet
Tiedonsiirtoväylä antureiden ja ohjausyksikön välillä toteutetaan siihen
tarkoitetulla 4-napaisella lattakaapelilla ja väyläliittimillä. Lattakaapeleita on
saatavana useina pituuksina, jotta ne kattavat useimmat sovellukset. Pidemmät
kaapelit on suunniteltu siten, että niitä voidaan mukauttaa leikkaamalla,
sovellusten vaatimiin eri pituuksiin.
