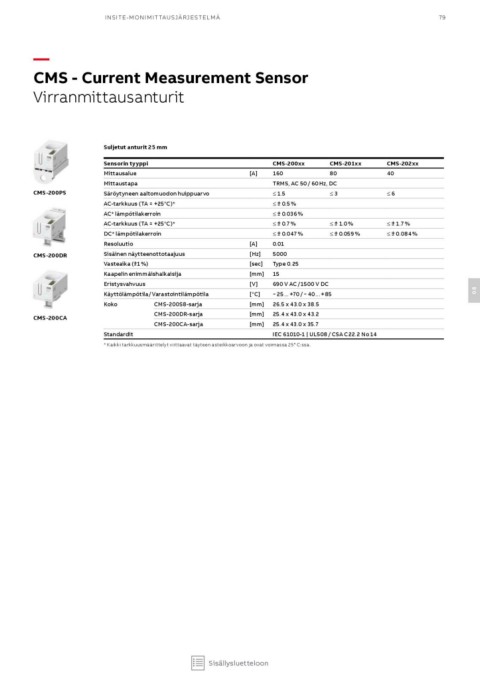

INSITE-MONIMITTAUSJÄR JESTELMÄ 79
—
CMS - Current Measurement Sensor
Virranmittausanturit
Suljetut anturit 25 mm
Sensorin tyyppi CMS-200xx CMS-201xx CMS-202xx
40
Mittausalue [A] 160 80
≤6
Mittaustapa TRMS, AC 50 / 60 Hz, DC
≤ ± 1.7 %
CMS-200PS Säröytyneen aaltomuodon huippuarvo ≤ 1.5 ≤3 ≤ ± 0.084 %
CMS-200DR
CMS-200CA AC-tarkkuus (TA = +25°C)* ≤ ± 0.5 %
AC* lämpötilakerroin ≤ ± 0.036 %
AC-tarkkuus (TA = +25°C)* ≤ ± 0.7 % ≤ ± 1.0 %
DC* lämpötilakerroin ≤ ± 0.047 % ≤ ± 0.059 %
Resoluutio [A] 0.01
Sisäinen näytteenottotaajuus [Hz] 5000
Vasteaika (±1 %) [sec] Type 0.25
Kaapelin enimmäishalkaisija [mm] 15
Eristysvahvuus [V] 690 V AC /1500 V DC 08
Käyttölämpötila/Varastointilämpötila [°C] − 25 ... +70 / − 40 ... + 85
Koko CMS-200S8-sarja [mm] 26.5 x 43.0 x 38.5
CMS-200DR-sarja [mm] 25.4 x 43.0 x 43.2
CMS-200CA-sarja [mm] 25.4 x 43.0 x 35.7
Standardit IEC 61010-1 | UL508 / CSA C22.2 No 14
* Kaikki tarkkuusmäärittelyt viittaavat täyteen asteikkoarvoon ja ovat voimassa 25° C:ssa.
