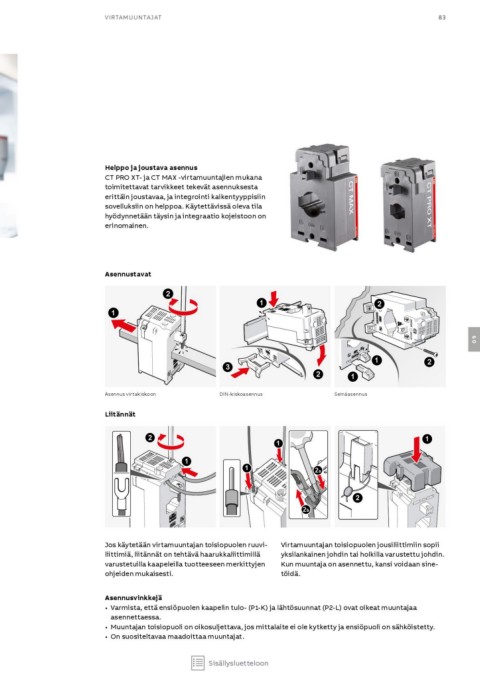

VIRTAMUUNTA JAT 83
Helppo ja joustava asennus
CT PRO XT- ja CT MAX -virtamuuntajien mukana
toimitettavat tarvikkeet tekevät asennuksesta
erittäin joustavaa, ja integrointi kaikentyyppisiin
sovelluksiin on helppoa. Käytettävissä oleva tila
hyödynnetään täysin ja integraatio kojeistoon on
erinomainen.
Asennustavat 2
1
1 2
09
Asennus virtakiskoon 3 1 2
21 1
Liitännät DIN-kiskoasennus
2 Seinäasennus
1 1
1
2a
2
2b
Jos käytetään virtamuuntajan toisiopuolen ruuvi- Virtamuuntajan toisiopuolen jousiliittimiin sopii
liittimiä, liitännät on tehtävä haarukkaliittimillä yksilankainen johdin tai holkilla varustettu johdin.
varustetuilla kaapeleilla tuotteeseen merkittyjen Kun muuntaja on asennettu, kansi voidaan sine-
ohjeiden mukaisesti. töidä.
Asennusvinkkejä
• Varmista, että ensiöpuolen kaapelin tulo- (P1-K) ja lähtösuunnat (P2-L) ovat oikeat muuntajaa
asennettaessa.
• Muuntajan toisiopuoli on oikosuljettava, jos mittalaite ei ole kytketty ja ensiöpuoli on sähköistetty.
• On suositeltavaa maadoittaa muuntajat.
