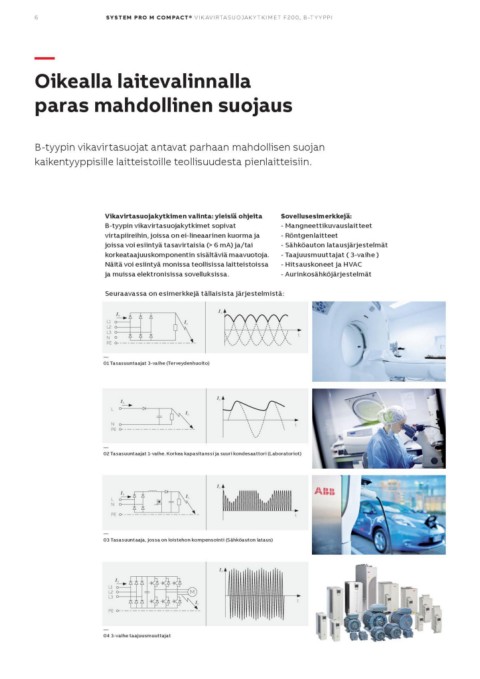

6 SYSTEM PRO M COMPACT® VIK AVIRTASUOJAK Y TKIMET F200, B-T Y YPPI

—
Oikealla laitevalinnalla
paras mahdollinen suojaus

B-tyypin vikavirtasuojat antavat parhaan mahdollisen suojan
kaikentyyppisille laitteistoille teollisuudesta pienlaitteisiin.

Vikavirtasuojakytkimen valinta: yleisiä ohjeita                          Sovellusesimerkkejä:
B-tyypin vikavirtasuojakytkimet sopivat                                  - Mangneettikuvauslaitteet
virtapiireihin, joissa on ei-lineaarinen kuorma ja                       - Röntgenlaitteet
joissa voi esiintyä tasavirtaisia (> 6 mA) ja/tai                        - Sähköauton latausjärjestelmät
korkeataajuuskomponentin sisältäviä maavuotoja.                          - Taajuusmuuttajat ( 3-vaihe )
Näitä voi esiintyä monissa teollisissa laitteistoissa                    - Hitsauskoneet ja HVAC
ja muissa elektronisissa sovelluksissa.                                  - Aurinkosähköjärjestelmät

Seuraavassa on esimerkkejä tällaisista järjestelmistä:

      IB                                             I∆
L1                             I∆
L2
L3                                                                        t
N
PE                                                                         t
                                                                         t
—                                                I∆
01 T  asasuuntaajat 3-vaihe (Terveydenhuolto)  I∆

      IB                       I∆
L1
L2

PE                             I∆
         IB

  L

N
PE

—
02  Tasasuuntaajat 1-vaihe. Korkea kapasitanssi ja suuri kondesaattori (Laboratoriot)

      IB                                           I∆
L                              I∆
N
                                                                         t
PE

—
03 T  asasuuntaaja, jossa on loistehon kompensointi (Sähköauton lataus)

                                               I∆

       IB                          M                                        t
  L1
  L2                                  I∆
  L3

  PE

—
04 3  -vaihe taajuusmuuttajat
