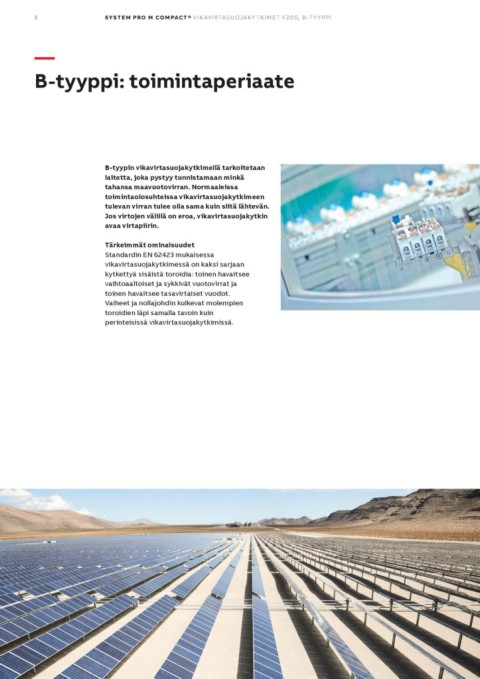

8 SYSTEM PRO M COMPACT® VIK AVIRTASUOJAK Y TKIMET F200, B-T Y YPPI
—
B-tyyppi: toimintaperiaate
B-tyypin vikavirtasuojakytkimellä tarkoitetaan
laitetta, joka pystyy tunnistamaan minkä
tahansa maavuotovirran. Normaaleissa
toimintaolosuhteissa vikavirtasuojakytkimeen
tulevan virran tulee olla sama kuin siitä lähtevän.
Jos virtojen välillä on eroa, vikavirtasuojakytkin
avaa virtapiirin.
Tärkeimmät ominaisuudet
Standardin EN 62423 mukaisessa
vikavirtasuojakytkimessä on kaksi sarjaan
kytkettyä sisäistä toroidia: toinen havaitsee
vaihtoaaltoiset ja sykkivät vuotovirrat ja
toinen havaitsee tasavirtaiset vuodot.
Vaiheet ja nollajohdin kulkevat molempien
toroidien läpi samalla tavoin kuin
perinteisissä vikavirtasuojakytkimissä.
