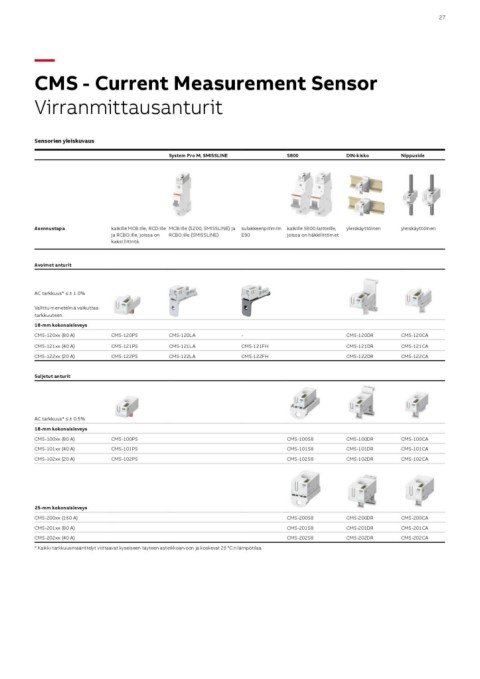

CMS - Current Measurement Sensor
Virranmittausanturit

Sensorien yleiskuvaus

System Pro M, SMISSLINE S800 DIN-kisko Nippuside

Asennustapa kaikille MCB:ille, RCD:ille MCB:ille (S200, SMISSLINE) ja sulakkeenpitimiin kaikille S800-laitteille, yleiskäyttöinen yleiskäyttöinen
Avoimet anturit ja RCBO:ille, joissa on RCBO:ille (SMISSLINE) E90 joissa on häkkiliittimet
kaksi liitintä.

AC tarkkuus* ≤ ± 1.0% CMS-120PS CMS-120LA - CMS-120DR CMS-120CA
CMS-121PS CMS-121LA CMS-121FH CMS-121DR CMS-121CA
Valittu menetelmä vaikuttaa CMS-122PS CMS-122LA CMS-122FH CMS-122DR CMS-122CA
tarkkuuteen.
18-mm kokonaisleveys
CMS-120xx (80 A)
CMS-121xx (40 A)
CMS-122xx (20 A)

Suljetut anturit

AC tarkkuus* ≤ ± 0.5% CMS-100PS CMS-100S8 CMS-100DR CMS-100CA
18-mm kokonaisleveys CMS-101PS CMS-101S8 CMS-101DR CMS-101CA
CMS-100xx (80 A) CMS-102PS CMS-102S8 CMS-102DR CMS-102CA
CMS-101xx (40 A)
CMS-102xx (20 A)

25-mm kokonaisleveys CMS-200S8 CMS-200DR CMS-200CA
CMS-200xx (160 A) CMS-201S8 CMS-201DR CMS-201CA
CMS-201xx (80 A) CMS-202S8 CMS-202DR CMS-202CA
CMS-202xx (40 A)
* Kaikki tarkkuusmäärittelyt viittaavat kyseiseen täyteen asteikkoarvoon ja koskevat 25 °C:n lämpötilaa.
