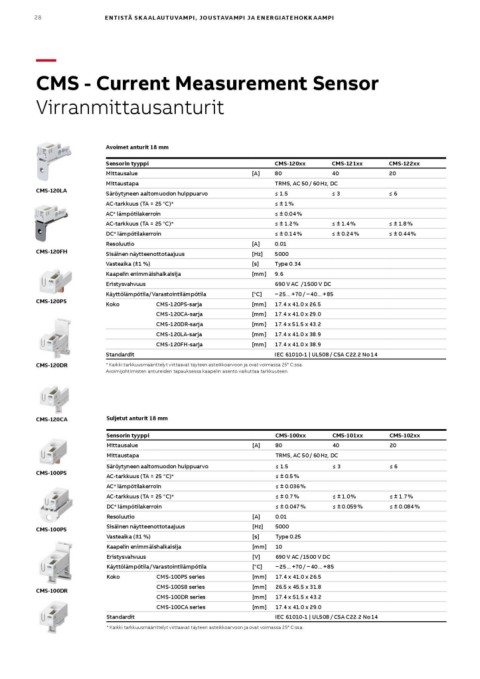

28 ENTISTÄ SK A ALAUTUVAMPI, JOUSTAVAMPI JA ENERGIATEHOKK A AMPI
—
CMS - Current Measurement Sensor
Virranmittausanturit
Avoimet anturit 18 mm
Sensorin tyyppi CMS-120xx CMS-121xx CMS-122xx
20
Mittausalue [A] 80 40
≤6
Mittaustapa TRMS, AC 50 / 60 Hz, DC
≤ ± 1.8 %
CMS-120LA Säröytyneen aaltomuodon huippuarvo ≤ 1.5 ≤3 ≤ ± 0.44 %
CMS-120FH
CMS-120PS AC-tarkkuus (TA = 25 °C)* ≤ ± 1 %
CMS-120DR
AC* lämpötilakerroin ≤ ± 0.04 %
AC-tarkkuus (TA = 25 °C)* ≤ ± 1.2 % ≤ ± 1.4 %
DC* lämpötilakerroin ≤ ± 0.14 % ≤ ± 0.24 %
Resoluutio [A] 0.01
Sisäinen näytteenottotaajuus [Hz] 5000
Vasteaika (±1 %) [s] Type 0.34
Kaapelin enimmäishalkaisija [mm] 9.6
Eristysvahvuus 690 V AC /1500 V DC
Käyttölämpötila/Varastointilämpötila [°C] − 25 ... +70 / − 40 ... + 85
Koko CMS-120PS-sarja [mm] 17.4 x 41.0 x 26.5
CMS-120CA-sarja [mm] 17.4 x 41.0 x 29.0
CMS-120DR-sarja [mm] 17.4 x 51.5 x 43.2
CMS-120LA-sarja [mm] 17.4 x 41.0 x 38.9
CMS-120FH-sarja [mm] 17.4 x 41.0 x 38.9
Standardit IEC 61010-1 | UL508 / CSA C22.2 No 14
* Kaikki tarkkuusmäärittelyt viittaavat täyteen asteikkoarvoon ja ovat voimassa 25° C:ssa.
Avoimijohtimisten antureiden tapauksessa kaapelin asento vaikuttaa tarkkuuteen.
CMS-120CA Suljetut anturit 18 mm
CMS-100PS
CMS-100PS Sensorin tyyppi CMS-100xx CMS-101xx CMS-102xx
CMS-100DR 20
Mittausalue [A] 80 40
≤6
Mittaustapa TRMS, AC 50 / 60 Hz, DC
≤ ± 1.7 %
Säröytyneen aaltomuodon huippuarvo ≤ 1.5 ≤3 ≤ ± 0.084 %
AC-tarkkuus (TA = 25 °C)* ≤ ± 0.5 %
AC* lämpötilakerroin ≤ ± 0.036 %
AC-tarkkuus (TA = 25 °C)* ≤ ± 0.7 % ≤ ± 1.0 %
DC* lämpötilakerroin ≤ ± 0.047 % ≤ ± 0.059 %
Resoluutio [A] 0.01
Sisäinen näytteenottotaajuus [Hz] 5000
Vasteaika (±1 %) [s] Type 0.25
Kaapelin enimmäishalkaisija [mm] 10
Eristysvahvuus [V] 690 V AC /1500 V DC
Käyttölämpötila/Varastointilämpötila [°C] − 25 ... +70 / − 40 ... + 85
Koko CMS-100PS series [mm] 17.4 x 41.0 x 26.5
CMS-100S8 series [mm] 26.5 x 45.5 x 31.8
CMS-100DR series [mm] 17.4 x 51.5 x 43.2
CMS-100CA series [mm] 17.4 x 41.0 x 29.0
Standardit IEC 61010-1 | UL508 / CSA C22.2 No 14
* Kaikki tarkkuusmäärittelyt viittaavat täyteen asteikkoarvoon ja ovat voimassa 25° C:ssa.
