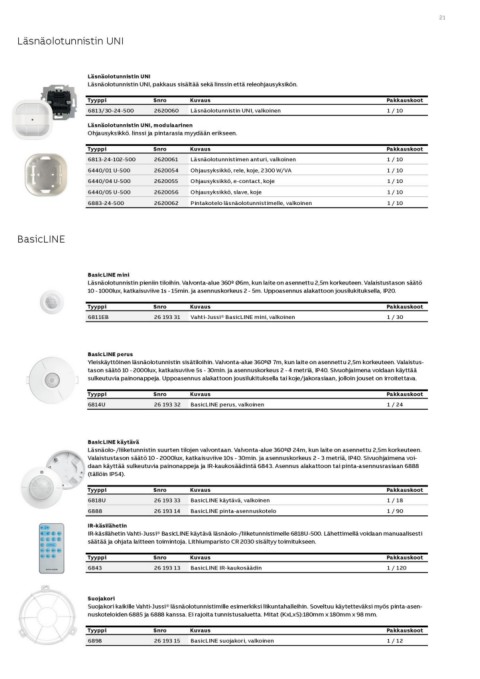

Page 21 - ABB_Lasnaolo-_ja_liiketunnistimet

21

Läsnäolotunnistin UNI

Läsnäolotunnistin UNI
Läsnäolotunnistin UNI, pakkaus sisältää sekä linssin että releohjausyksikön.

Tyyppi Snro Kuvaus Pakkauskoot
6813/30-24-500 2620060 Läsnäolotunnistin UNI, valkoinen 1 / 10

Läsnäolotunnistin UNI, modulaarinen Pakkauskoot
Ohjausyksikkö. linssi ja pintarasia myydään erikseen. 1 / 10
1 / 10
Tyyppi Snro Kuvaus 1 / 10
6813-24-102-500 2620061 Läsnäolotunnistimen anturi, valkoinen 1 / 10
6440/01 U-500 2620054 Ohjausyksikkö, rele, koje, 2300 W/VA 1 / 10
6440/04 U-500 2620055 Ohjausyksikkö, e-contact, koje
6440/05 U-500 2620056 Ohjausyksikkö, slave, koje
6883-24-500 2620062 Pintakotelo läsnäolotunnistimelle, valkoinen

BasicLINE

BasicLINE mini
Läsnäolotunnistin pieniin tiloihin. Valvonta-alue 360º Ø6m, kun laite on asennettu 2,5m korkeuteen. Valaistustason säätö
10 - 1000lux, katkaisuviive 1s - 15min. ja asennuskorkeus 2 - 5m. Uppoasennus alakattoon jousilukituksella, IP20.

Tyyppi Snro Kuvaus Pakkauskoot
6811EB 26 193 31 Vahti-Jussi® BasicLINE mini, valkoinen 1 / 30

BasicLINE perus
Yleiskäyttöinen läsnäolotunnistin sisätiloihin. Valvonta-alue 360ºØ 7m, kun laite on asennettu 2,5m korkeuteen. Valaistus-
tason säätö 10 - 2000lux, katkaisuviive 5s - 30min. ja asennuskorkeus 2 - 4 metriä, IP40. Sivuohjaimena voidaan käyttää
sulkeutuvia painonappeja. Uppoasennus alakattoon jousilukituksella tai koje/jakorasiaan, jolloin jouset on irroitettava.

Tyyppi Snro Kuvaus Pakkauskoot
6814U 26 193 32 BasicLINE perus, valkoinen 1 / 24

BasicLINE käytävä
Läsnäolo-/liiketunnistin suurten tilojen valvontaan. Valvonta-alue 360ºØ 24m, kun laite on asennettu 2,5m korkeuteen.
Valaistustason säätö 10 - 2000lux, katkaisuviive 10s - 30min. ja asennuskorkeus 2 - 3 metriä, IP40. Sivuohjaimena voi-
daan käyttää sulkeutuvia painonappeja ja IR-kaukosäädintä 6843. Asennus alakattoon tai pinta-asennusrasiaan 6888
(tällöin IP54).

Tyyppi Snro Kuvaus Pakkauskoot
6818U 26 193 33 BasicLINE käytävä, valkoinen 1 / 18
6888 26 193 14 BasicLINE pinta-asennuskotelo 1 / 90

IR-käsilähetin
IR-käsilähetin Vahti-Jussi® BasicLINE käytävä läsnäolo-/liiketunnistimelle 6818U-500. Lähettimellä voidaan manuaalisesti
säätää ja ohjata laitteen toimintoja. Lithiumparisto CR 2030 sisältyy toimitukseen.

Tyyppi Snro Kuvaus Pakkauskoot
6843 26 193 13 BasicLINE IR-kaukosäädin 1 / 120

Suojakori
Suojakori kaikille Vahti-Jussi® läsnäolotunnistimille esimerkiksi liikuntahalleihin. Soveltuu käytetteväksi myös pinta-asen-
nuskoteloiden 6885 ja 6888 kanssa. Ei rajoita tunnistusaluetta. Mitat (KxLxS):180mm x 180mm x 98 mm.

Tyyppi Snro Kuvaus Pakkauskoot
6898 26 193 15 BasicLINE suojakori, valkoinen 1 / 12
