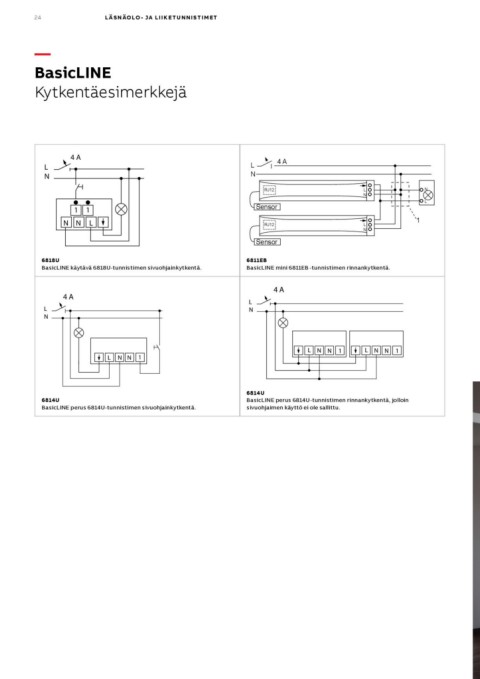

24 LÄSNÄOLO- JA LIIKETUNNISTIMET
—
BasicLINE
Kytkentäesimerkkejä
4A L 4A L N
L N N L
N
RJ12 1
11
NN L Sensor
6818U RJ12 L
BasicLINE käytävä 6818U-tunnistimen sivuohjainkytkentä. N
Sensor
4A
6811EB
L BasicLINE mini 6811EB -tunnistimen rinnankytkentä.
N
4A
L NN 1
L
6814U N
BasicLINE perus 6814U-tunnistimen sivuohjainkytkentä.
LNN 1 LNN 1
6814U
BasicLINE perus 6814U-tunnistimen rinnankytkentä, jolloin
sivuohjaimen käyttö ei ole sallittu.
