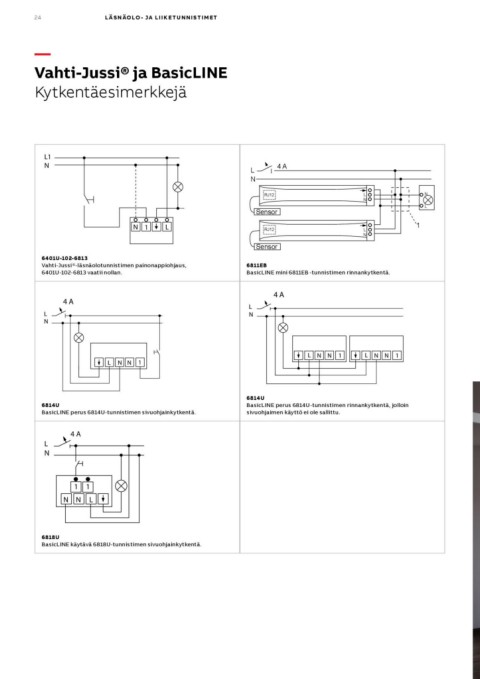

24 LÄSNÄOLO- JA LIIKETUNNISTIMET

—
Vahti-Jussi® ja BasicLINE
Kytkentäesimerkkejä

 L1                                                      L 4A                  L                                          N
 N                                                       N                     N                                          L

                                       N1 L                       RJ12                                              1

6401U-102-6813                                             Sensor
Vahti-Jussi®-läsnäolotunnistimen painonappiohjaus,
6401U-102-6813 vaatii nollan.                                 RJ12             L
                                                                               N
        4A                                               Sensor

 L                                                       6811EB
 N                                                       BasicLINE mini 6811EB -tunnistimen rinnankytkentä.

                               L NN 1                             4A

6814U                                                    L
BasicLINE perus 6814U-tunnistimen sivuohjainkytkentä.    N

           4A                                                           LNN 1  LNN 1
 L
 N                                                       6814U
                                                         BasicLINE perus 6814U-tunnistimen rinnankytkentä, jolloin
            11                                           sivuohjaimen käyttö ei ole sallittu.
        NN L

6818U
BasicLINE käytävä 6818U-tunnistimen sivuohjainkytkentä.
