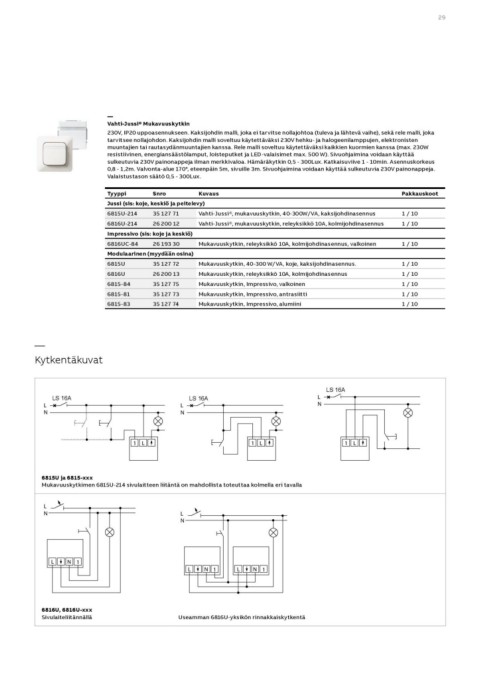

                      Vahti-Jussi® Mukavuuskytkin

                      230V, IP20 uppoasennukseen. Kaksijohdin malli, joka ei tarvitse nollajohtoa (tuleva ja lähtevä vaihe), sekä rele malli, joka
                      tarvitsee nollajohdon. Kaksijohdin malli soveltuu käytettäväksi 230V hehku- ja halogeenilamppujen, elektronisten
                      muuntajien tai rautasydänmuuntajien kanssa. Rele malli soveltuu käytettäväksi kaikkien kuormien kanssa (max. 230W
                      resistiivinen, energiansäästölamput, loisteputket ja LED-valaisimet max. 500 W). Sivuohjaimina voidaan käyttää
                      sulkeutuvia 230V painonappeja ilman merkkivaloa. Hämäräkytkin 0,5 - 300Lux. Katkaisuviive 1 - 10min. Asennuskorkeus
                      0,8 - 1,2m. Valvonta-alue 170°, eteenpäin 5m, sivuille 3m. Sivuohjaimina voidaan käyttää sulkeutuvia 230V painonappeja.
                      Valaistustason säätö 0,5 - 300Lux.

                      Tyyppi       Snro                 Kuvaus                                                             Pakkauskoot

                      Jussi (sis: koje, keskiö ja peitelevy)                                                               1 / 10
                                                                                                                           1 / 10
                      6815U-214    35 127 71            Vahti-Jussi®, mukavuuskytkin, 40-300W/VA, kaksijohdinasennus
                                                                                                                           1 / 10
                      6816U-214    26 200 12            Vahti-Jussi®, mukavuuskytkin, releyksikkö 10A, kolmijohdinasennus
                                                                                                                           1 / 10
                      Impressivo (sis: koje ja keskiö)                                                                     1 / 10
                                                                                                                           1 / 10
                      6816UC-84    26 193 30            Mukavuuskytkin, releyksikkö 10A, kolmijohdinasennus, valkoinen     1 / 10
                                                                                                                           1 / 10
                      Modulaarinen (myydään osina)

                      6815U        35 127 72            Mukavuuskytkin, 40-300 W/VA, koje, kaksijohdinasennus.

                      6816U        26 200 13            Mukavuuskytkin, releyksikkö 10A, kolmijohdinasennus

                      6815-84      35 127 75            Mukavuuskytkin, Impressivo, valkoinen

                      6815-81      35 127 73            Mukavuuskytkin, Impressivo, antrasiitti

                      6815-83      35 127 74            Mukavuuskytkin, Impressivo, alumiini

—
Kytkentäkuvat

    LS 16A                                        LS 16A                                             LS 16A
L                                             L                                                  L
N                                             N                                                  N

                               1L                               1L                                             1L

6815U ja 6815-xxx
Mukavuuskytkimen 6815U-214 sivulaitteen liitäntä on mahdollista toteuttaa kolmella eri tavalla

 L
 NL

                                                                        N

L N1

                                              L N1              L N1

6816U, 6816U-xxx                         Useamman 6816U-yksikön rinnakkaiskytkentä
Sivulaiteliitännällä
