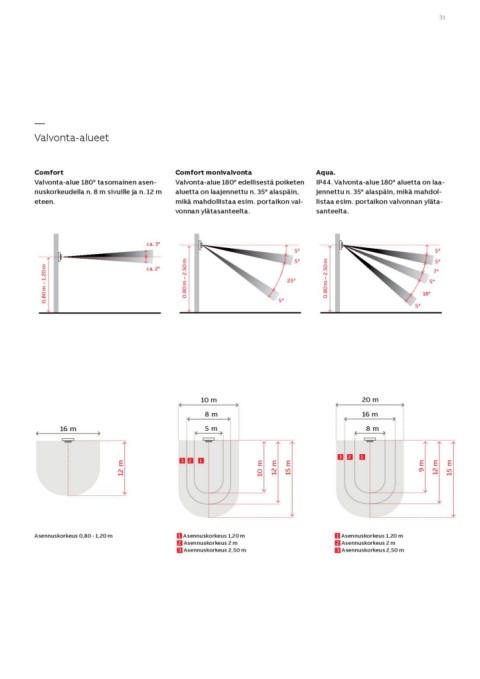

Valvonta-alueet

Comfort                                    Comfort monivalvonta                     Aqua.
Valvonta-alue 180° tasomainen asen-        Valvonta-alue 180° edellisestä poiketen  IP44. Valvonta-alue 180° aluetta on laa-
nuskorkeudella n. 8 m sivuille ja n. 12 m  aluetta on laajennettu n. 35° alaspäin,  jennettu n. 35° alaspäin, mikä mahdol-
eteen.                                     mikä mahdollistaa esim. portaikon val-   listaa esim. portaikon valvonnan yläta-
                                           vonnan ylätasanteelta.                   santeelta.

                              ca. 3°                                        5°                                                                                                                                 5°
                              ca. 2°                                        5°                                                                                                                                 5°
0.80 m – 1.20 m                                                                                                                                                                                               7°
                                                                             0.80 m – 2.50 m25°                                                                                                            5°
                                                                                                                                                          0.80 m – 2.50 m
                                                                    5°                                                                                                                                  18°

                                                                                                                                                                                                    5°

16 m                                               10 m                                                                                                                               20 m
                                                     8m                                                                                                                               16 m
                                                     5m
                                                                                                                                                                                        8m
                                           32 1
                              12 m                                                                                                                                          32 1
                                                                                          10 m
                                                                                                 12 m                                                                      1 Asennuskorkeus 1,20 m
                                                                                                       15 m                                                                2 Asennuskorkeus 2 m
                                                                                                                                                                           3 Asennuskorkeus 2,50 m
                                                                                                                                                                 9m
                                                                                                                                                                       12 m
                                                                                                                                                                             15 m

Asennuskorkeus 0,80 - 1,20 m               1 Asennuskorkeus 1,20 m
                                           2 Asennuskorkeus 2 m
                                           3 Asennuskorkeus 2,50 m
