P. 33
33
—

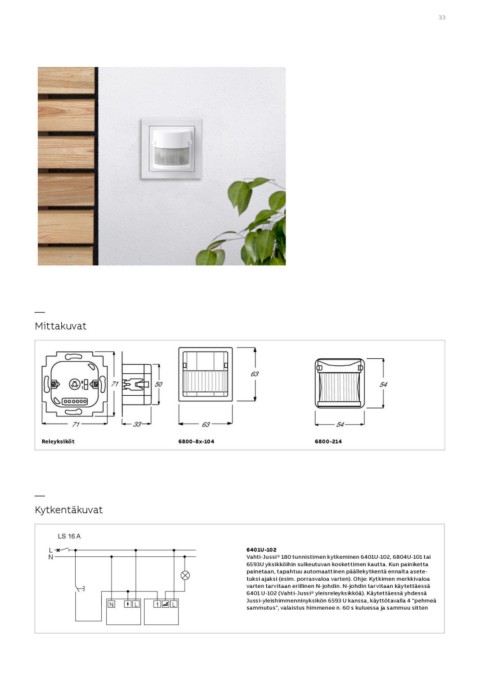

Mittakuvat
Releyksiköt 6800-8x-104 6800-214
— 6401U-102
Kytkentäkuvat Vahti-Jussi® 180 tunnistimen kytkeminen 6401U-102, 6804U-101 tai
6593U yksikköihin sulkeutuvan koskettimen kautta. Kun painiketta
LS 16 A painetaan, tapahtuu automaattinen päällekytkentä ennalta asete-
L tuksi ajaksi (esim. porrasvaloa varten). Ohje: Kytkimen merkkivaloa
N varten tarvitaan erillinen N-johdin. N-johdin tarvitaan käytettäessä
6401 U-102 (Vahti-Jussi® yleisreleyksikköä). Käytettäessä yhdessä
N L 1L Jussi-yleishimmenninyksikön 6593 U kanssa, käyttötavalla 4 “pehmeä
sammutus”, valaistus himmenee n. 60 s kuluessa ja sammuu sitten
