KOSTEUSVAHTI 5

Anturi

Anturiksi käy teippianturi FLA2100 tai mikä tahansa eristämätön johdepari, jotka ovat keskenään
toisistaan eristetyt (huom! Eriste ei saa olla vesitiivis!). Anturi voidaan rakentaa esimerkiksi käyttämällä
2kpl ML 1,5 johdinta, jotka on kuorittu paljaaksi valvonta-alueen kohdalta ja kiinnitetty esimerkiksi
astianpesukoneen alle lattiaan sopivien ruuvien, naulojen, kiinnikkeiden tai liimauspisteiden avulla.
Asennuksessa on huomioitava, että ilmaistava kosteus / vesi yhdistää johdeparin molemmat johteet, eli
kastelee yhtä aikaa molemmat johtimet.

Toiminnnan valitsin "M" (muistitoiminta):
- kun valitsin on asennossa "-" muistitoiminta ei ole aktiivinen (hälytys poistuu, kun kosteus häviää).
- kun valitsin on asennossa "M" on muistitoiminta käytössä (hälytys ei poistu ennen kuittausta, vaikka kosteus
häviäisikin )

Toiminnan valitsin "R" (magneettiventtiilin ohjaus):
- kun valitsin on asennossa "OFF" (piikit oikosulussa), hälytyksen kuittaus vapauttaa magneettiventtiilin
- kun valitsin on asennossa "ON" (piikit ei oikosulussa) magneettiventtiili vapautuu vasta kun hälytys on kuitattu ja
kosteus on hävinnyt anturista

Huom! Syöttöpiirissä on käytettävä tarvittaessa kaikkinapaisesti irroittavaa

käyttökytkintä, joka on sijoitettava siten, että järjestelmän tahaton
poiskytkentä estyy.

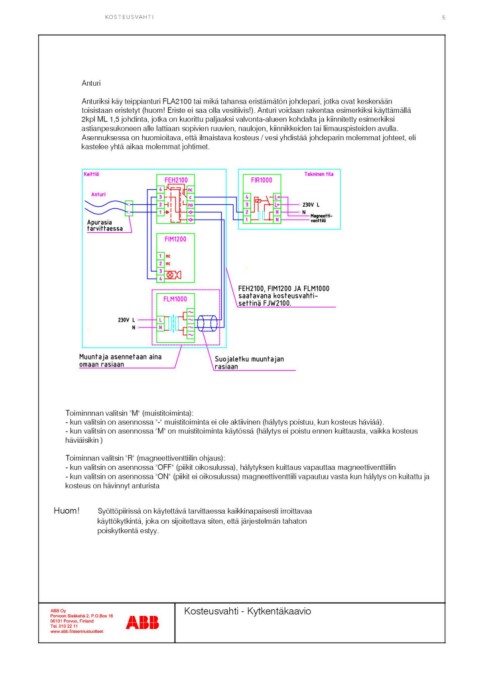

Kosteusvahti - Kytkentäkaavio
