6 MERKINANTOTUOTTEET ESIMERKKIJÄRJESTELMIÄ

Tarkoitus ja toiminta
Tämän järjestelmän tarkoituksena on palvella liikuntarajoitteisia ja muita avun tarpeessa olevia WC-tiloissa.
Painettaessa hälytyspainiketta tai vetonarua vedettäessä tilan ulkopuolella olevan hälyttimen merkkivalo
vilkkuu ja summeri soi katkonaisesti. Painikkeissa on rauhoitusmerkkivalo, joka on merkkinä käyttäjälle, että
avunpyyntö on toiminut. Hälytys on voimassa kunnes se kuitataan WC:n ovenpielessä olevasta
kuittauspainikkeesta.

KAAPELOINTI: A = ESIM. 2x1,5 B = ESIM. MHS 1 x 4 x 0,5
KLM 4 x 0,8
KLMA 4 x 0,8 + 0,8

Vetopainike - naru jätetään niin pitkäksi, että se "lepää" lattialla
FAP3002 Sn:7060726

Hälytin - asennus WC:n oven yläpuolelle ulos
FIM1200 Sn:7060752

Valvontakoje - valvontakojeella kuittausnappi
FEH1001 Sn:7060711

Muuntaja 230V / 15V / 2VA - muuntaja asennetaan aina omaan rasiaan

FLM1000 Sn:7060765
- kaksoissuojaeristys ensiön ja toision välillä
varmistetaan suojaletkulla

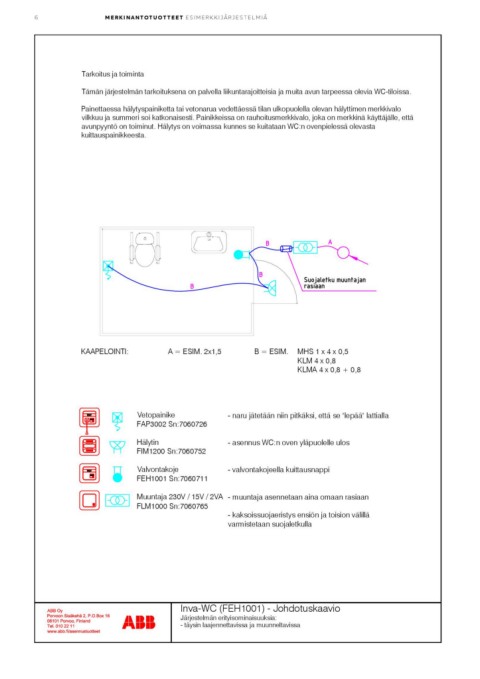

Inva-WC (FEH1001) - Johdotuskaavio

Järjestelmän erityisominaisuuksia:
- täysin laajennettavissa ja muunneltavissa
