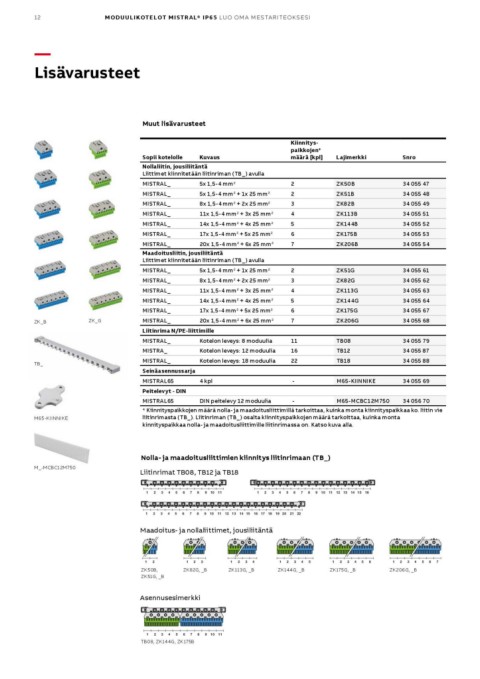

12 MODUULIKOTELOT MISTR AL® IP65 LUO OMA MESTARITEOKSESI

—
Lisävarusteet

Muut lisävarusteet

Sopii kotelolle Kuvaus Kiinnitys- Lajimerkki Snro
paikkojen*
määrä [kpl]

Nollaliitin, jousiliitäntä
Liittimet kiinnitetään liitinriman (TB_) avulla

MISTRAL_ 5x 1,5-4 mm2 2 ZK50B 34 055 47

MISTRAL_ 5x 1,5-4 mm2 + 1x 25 mm2 2 ZK51B 34 055 48

MISTRAL_ 8x 1,5-4 mm2 + 2x 25 mm2 3 ZK82B 34 055 49

MISTRAL_ 11x 1,5-4 mm2 + 3x 25 mm2 4 ZK113B 34 055 51

MISTRAL_ 14x 1,5-4 mm2 + 4x 25 mm2 5 ZK144B 34 055 52

MISTRAL_ 17x 1,5-4 mm2 + 5x 25 mm2 6 ZK175B 34 055 53

MISTRAL_ 20x 1,5-4 mm2 + 6x 25 mm2 7 ZK206B 34 055 54

Maadoitusliitin, jousiliitäntä
Liittimet kiinnitetään liitinriman (TB_) avulla

MISTRAL_ 5x 1,5-4 mm2 + 1x 25 mm2 2 ZK51G 34 055 61

MISTRAL_ 8x 1,5-4 mm2 + 2x 25 mm2 3 ZK82G 34 055 62

MISTRAL_ 11x 1,5-4 mm2 + 3x 25 mm2 4 ZK113G 34 055 63

MISTRAL_ 14x 1,5-4 mm2 + 4x 25 mm2 5 ZK144G 34 055 64

MISTRAL_ 17x 1,5-4 mm2 + 5x 25 mm2 6 ZK175G 34 055 67

ZK_B ZK_G MISTRAL_ 20x 1,5-4 mm2 + 6x 25 mm2 7 ZK206G 34 055 68
TB_
Liitinrima N/PE-liittimille

MISTRAL_ Kotelon leveys: 8 moduulia 11 TB08 34 055 79

MISTRA_ Kotelon leveys: 12 moduulia 16 TB12 34 055 87

MISTRAL_ Kotelon leveys: 18 moduulia 22 TB18 34 055 88

Seinäasennussarja

MISTRAL65 4 kpl - M65-KIINNIKE 34 055 69

Peitelevyt - DIN

MISTRAL65 DIN peitelevy 12 moduulia - M65-MCBC12M750 34 056 70

M65-KIINNIKE * Kiinnityspaikkojen määrä nolla- ja maadoitusliittimillä tarkoittaa, kuinka monta kiinnityspaikkaa ko. liitin vie
M_-MCBC12M750 liitinrimasta (TB_). Liitinriman (TB_) osalta kiinnityspaikkojen määrä tarkoittaa, kuinka monta
kinnityspaikkaa nolla- ja maadoitusliittimille liitinrimassa on. Katso kuva alla.

Nolla- ja maadoitusliittimien kiinnitys liitinrimaan (TB_)
Liitinrimat TB08, TB12 ja TB18

1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

Maadoitus- ja nollaliittimet, jousiliitäntä

12 123 1 2 34 1 2 34 5 1 2 34 5 6 1 2 34 5 67

ZK50B, ZK82G, _B ZK113G, _B ZK144G, _B ZK175G, _B ZK206G, _B
ZK51G, _B

Asennusesimerkki

1 2 3 4 5 6 7 8 9 10 11

TB08, ZK144G, ZK175B
