16 MODUULIKOTELOT MISTR AL® IP65 LUO OMA MESTARITEOKSESI

—

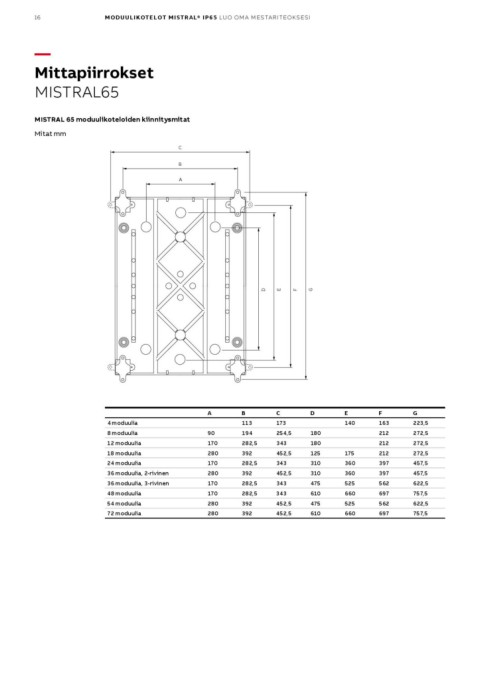

Mittapiirrokset
MISTRAL65

MISTRAL 65 moduulikoteloiden kiinnitysmitat
Mitat mm

C
B
A

D
E
F
G

ABCDE F G

4 moduulia 113 173 140 163 223,5
8 moduulia
12 moduulia 90 194 254,5 180 212 272,5
18 moduulia
24 moduulia 170 282,5 343 180 212 272,5
36 moduulia, 2-rivinen
36 moduulia, 3-rivinen 280 392 452,5 125 175 212 272,5
48 moduulia
54 moduulia 170 282,5 343 310 360 397 457,5
72 moduulia
280 392 452,5 310 360 397 457,5

170 282,5 343 475 525 562 622,5

170 282,5 343 610 660 697 757,5

280 392 452,5 475 525 562 622,5

280 392 452,5 610 660 697 757,5
