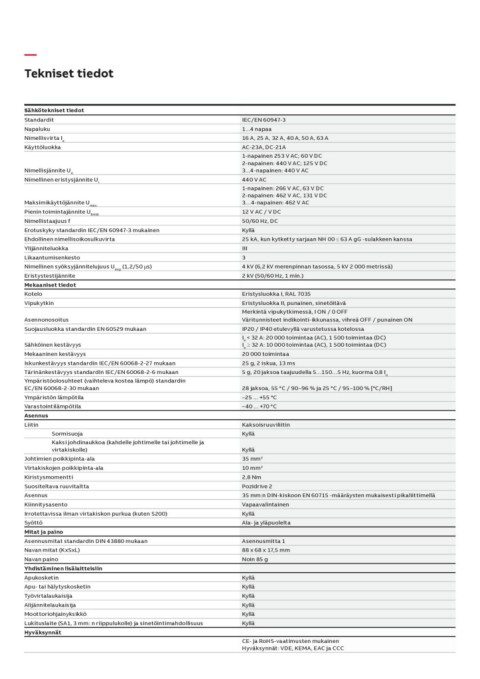

Page 3 - ABB_SD200-kuormankytkimet
P. 3

—                                                                        IEC/EN 60947-3
                                                                         1...4 napaa
Tekniset tiedot                                                          16 A, 25 A, 32 A, 40 A, 50 A, 63 A
                                                                         AC-23A, DC-21A
Sähkötekniset tiedot                                                     1-napainen 253 V AC; 60 V DC
Standardit                                                               2-napainen: 440 V AC; 125 V DC
Napaluku                                                                 3...4-napainen: 440 V AC
Nimellisvirta Ie                                                         440 V AC
Käyttöluokka                                                             1-napainen: 266 V AC, 63 V DC
                                                                         2-napainen: 462 V AC, 131 V DC
Nimellisjännite Ue                                                       3…4-napainen: 462 V AC
Nimellinen eristysjännite Ui                                             12 V AC / V DC
                                                                         50/60 Hz, DC
Maksimikäyttöjännite Umax.                                               Kyllä
Pienin toimintajännite UBmin                                             25 kA, kun kytketty sarjaan NH 00 ≤ 63 A gG -sulakkeen kanssa
Nimellistaajuus f                                                        III
Erotuskyky standardin IEC/EN 60947-3 mukainen                            3
Ehdollinen nimellisoikosulkuvirta                                        4 kV (6,2 kV merenpinnan tasossa, 5 kV 2 000 metrissä)
Ylijänniteluokka                                                         2 kV (50/60 Hz, 1 min.)
Likaantumisenkesto
Nimellinen syöksyjännitelujuus Uimp (1,2/50 µs)                          Eristysluokka I, RAL 7035
Eristystestijännite                                                      Eristysluokka II, punainen, sinetöitävä
Mekaaniset tiedot                                                        Merkintä vipukytkimessä, I ON / 0 OFF
Kotelo                                                                   Väritunnisteet indikointi-ikkunassa, vihreä OFF / punainen ON
Vipukytkin                                                               IP20 / IP40 etulevyllä varustetussa kotelossa
                                                                         Ie < 32 A: 20 000 toimintaa (AC), 1 500 toimintaa (DC)
Asennonosoitus                                                           Ie ≥ 32 A: 10 000 toimintaa (AC), 1 500 toimintaa (DC)
Suojausluokka standardin EN 60529 mukaan                                 20 000 toimintaa
                                                                         25 g, 2 iskua, 13 ms
Sähköinen kestävyys                                                      5 g, 20 jaksoa taajuudella 5…150…5 Hz, kuorma 0,8 In
Mekaaninen kestävyys
Iskunkestävyys standardin IEC/EN 60068-2-27 mukaan                       28 jaksoa, 55 °C / 90–96 % ja 25 °C / 95–100 % [°C/RH]
Tärinänkestävyys standardin IEC/EN 60068-2-6 mukaan                      –25 ... +55 °C
Ympäristöolosuhteet (vaihteleva kostea lämpö) standardin                 –40 ... +70 °C
EC/EN 60068-2-30 mukaan
Ympäristön lämpötila                                                     Kaksoisruuviliitin
Varastointilämpötila                                                     Kyllä
Asennus
Liitin                                                                   Kyllä
                                                                         35 mm2
              Sormisuoja                                                 10 mm2
              Kaksi johdinaukkoa (kahdelle johtimelle tai johtimelle ja  2,8 Nm
              virtakiskolle)                                             Pozidrive 2
Johtimien poikkipinta-ala                                                35 mm:n DIN-kiskoon EN 60715 -määräysten mukaisesti pikaliittimellä
Virtakiskojen poikkipinta-ala                                            Vapaavalintainen
Kiristysmomentti                                                         Kyllä
Suositeltava ruuvitaltta                                                 Ala- ja yläpuolelta
Asennus
Kiinnitysasento                                                          Asennusmitta 1
Irrotettavissa ilman virtakiskon purkua (kuten S200)                     88 x 68 x 17,5 mm
Syöttö                                                                   Noin 85 g
Mitat ja paino
Asennusmitat standardin DIN 43880 mukaan                                 Kyllä
Navan mitat (KxSxL)                                                      Kyllä
Navan paino                                                              Kyllä
Yhdistäminen lisälaitteisiin                                             Kyllä
Apukosketin                                                              Kyllä
Apu- tai hälytyskosketin                                                 Kyllä
Työvirtalaukaisija
Alijännitelaukaisija                                                     CE- ja RoHS-vaatimusten mukainen
Moottoriohjainyksikkö                                                    Hyväksynnät: VDE, KEMA, EAC ja CCC
Lukituslaite (SA1, 3 mm: n riippulukolle) ja sinetöintimahdollisuus
Hyväksynnät
