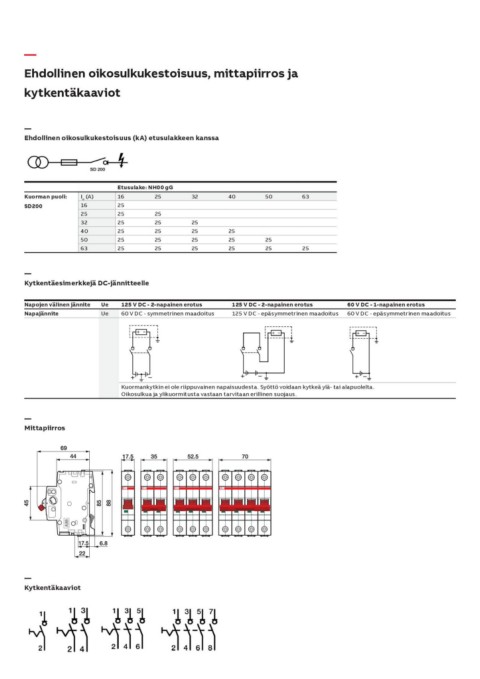

Page 5 - ABB_SD200-kuormankytkimet
P. 5

—
Ehdollinen oikosulkukestoisuus, mittapiirros ja
kytkentäkaaviot

—
Ehdollinen oikosulkukestoisuus (kA) etusulakkeen kanssa

                             Etusulake: NH00 gG

Kuorman puoli:  Ie (A)       16      25          32           40  50  63

SD200           16 25

                25 25 25

                32 25 25 25

                40 25 25 25 25

                50 25 25 25 25 25

                63 25 25 25 25 25 25

—
Kytkentäesimerkkejä DC-jännitteelle

Napojen välinen jännite  Ue  125 V DC - 2-napainen erotus     125 V DC - 2-napainen erotus  60 V DC - 1-napainen erotus
Napajännite              Ue  60 V DC - symmetrinen maadoitus
                                                              125 V DC - epäsymmetrinen maadoitus 60 V DC - epäsymmetrinen maadoitus

                             Kuormankytkin ei ole riippuvainen napaisuudesta. Syöttö voidaan kytkeä ylä- tai alapuolelta.
                             Oikosulkua ja ylikuormitusta vastaan tarvitaan erillinen suojaus.

—
Mittapiirros

—
Kytkentäkaaviot
   1   2   3   4   5   6   7
