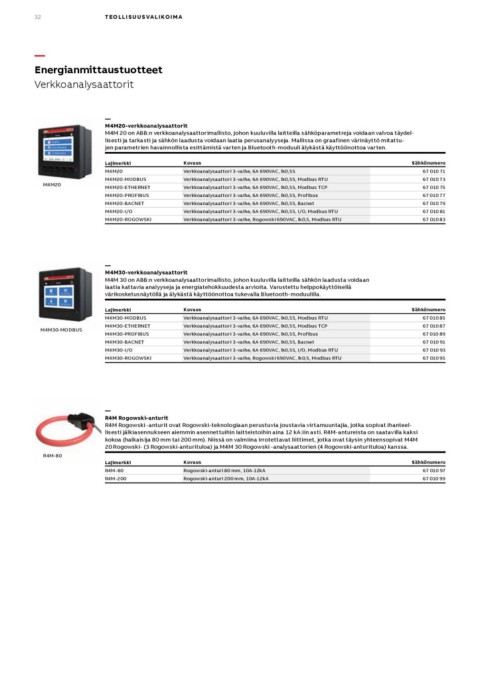

Page 32 - ABB_Teollisuusvalikoima_Pienjannitetuotteet

32 TEOLLISUUSVALIKOIMA

—
Energianmittaustuotteet
Verkkoanalysaattorit

—
M4M20-verkkoanalysaattorit
M4M 20 on ABB:n verkkoanalysaattorimallisto, johon kuuluvilla laitteilla sähköparametreja voidaan valvoa täydel-

lisesti ja tarkasti ja sähkön laadusta voidaan laatia perusanalyyseja. Mallissa on graafinen värinäyttö mitattu-

jen parametrien havainnollista esittämistä varten ja Bluetooth-moduuli älykästä käyttöönottoa varten.

M4M20 Lajimerkki Kuvaus Sähkönumero
M4M20 Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S 67 010 71
M4M20-MODBUS Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Modbus RTU 67 010 73
M4M20-ETHERNET Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Modbus TCP 67 010 75
M4M20-PROFIBUS Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Profibus 67 010 77
M4M20-BACNET Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Bacnet 67 010 79
M4M20-I/O Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, I/O, Modbus RTU 67 010 81
M4M20-ROGOWSKI Verkkoanalysaattori 3-vaihe, Rogowski 690VAC, lk0,5, Modbus RTU 67 010 83

—
M4M30-verkkoanalysaattorit
M4M 30 on ABB:n verkkoanalysaattorimallisto, johon kuuluvilla laitteilla sähkön laadusta voidaan

laatia kattavia analyyseja ja energiatehokkuudesta arvioita. Varustettu helppokäyttöisellä

värikosketusnäytöllä ja älykästä käyttöönottoa tukevalla Bluetooth-moduulilla.

M4M30-MODBUS Lajimerkki Kuvaus Sähkönumero
M4M30-MODBUS Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Modbus RTU 67 010 85
M4M30-ETHERNET Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Modbus TCP 67 010 87
M4M30-PROFIBUS Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Profibus 67 010 89
M4M30-BACNET Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, Bacnet 67 010 91
M4M30-I/O Verkkoanalysaattori 3-vaihe, 6A 690VAC, lk0,5S, I/O, Modbus RTU 67 010 93
M4M30-ROGOWSKI Verkkoanalysaattori 3-vaihe, Rogowski 690VAC, lk0,5, Modbus RTU 67 010 95

—
R4M Rogowski-anturit
R4M Rogowski -anturit ovat Rogowski-teknologiaan perustuvia joustavia virtamuuntajia, jotka sopivat ihanteel-

lisesti jälkiasennukseen aiemmin asennettuihin laitteistoihin aina 12 kA:iin asti. R4M-antureista on saatavilla kaksi

kokoa (halkaisija 80 mm tai 200 mm). Niissä on valmiina irrotettavat liittimet, jotka ovat täysin yhteensopivat M4M

20 Rogowski- (3 Rogowski-anturituloa) ja M4M 30 Rogowski -analysaattorien (4 Rogowski-anturituloa) kanssa.

R4M-80

Lajimerkki Kuvaus Sähkönumero
R4M-80 Rogowski-anturi 80 mm, 10A-12kA 67 010 97
R4M-200 Rogowski-anturi 200 mm, 10A-12kA 67 010 99
