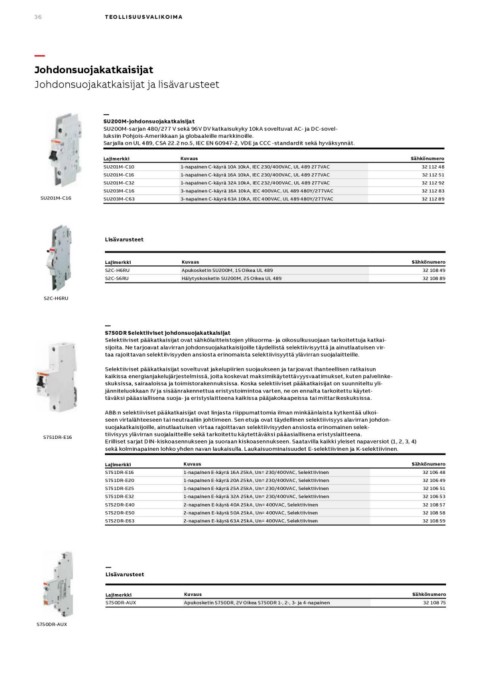

36 TEOLLISUUSVALIKOIMA

—
Johdonsuojakatkaisijat
Johdonsuojakatkaisijat ja lisävarusteet

—
SU200M-johdonsuojakatkaisijat
SU200M-sarjan 480/277 V sekä 96V DV katkaisukyky 10kA soveltuvat AC- ja DC-sovel-

luksiin Pohjois-Amerikkaan ja globaaleille markkinoille.
Sarjalla on UL 489, CSA 22.2 no.5, IEC EN 60947-2, VDE ja CCC -standardit sekä hyväksynnät.

SU201M-C16 Lajimerkki Kuvaus Sähkönumero
SU201M-C10 1-napainen C-käyrä 10A 10kA, IEC 230/400VAC, UL 489 277VAC 32 112 48
SU201M-C16 1-napainen C-käyrä 16A 10kA, IEC 230/400VAC, UL 489 277VAC 32 112 51
SU201M-C32 1-napainen C-käyrä 32A 10kA, IEC 232/400VAC, UL 489 277VAC 32 112 92
SU203M-C16 3-napainen C-käyrä 16A 10kA, IEC 400VAC, UL 489 480Y/277VAC 32 112 83
SU203M-C63 3-napainen C-käyrä 63A 10kA, IEC 400VAC, UL 489 480Y/277VAC 32 112 89

Lisävarusteet Kuvaus Sähkönumero
Apukosketin SU200M, 1S Oikea UL 489 32 108 49
Lajimerkki Hälytyskosketin SU200M, 2S Oikea UL 489 32 108 89
S2C-H6RU
S2C-S6RU

S2C-H6RU —
S751DR-E16 S750DR Selektiiviset johdonsuojakatkaisijat
Selektiiviset pääkatkaisijat ovat sähkölaitteistojen ylikuorma- ja oikosulkusuojaan tarkoitettuja katkai-
sijoita. Ne tarjoavat alavirran johdonsuojakatkaisijoille täydellistä selektiivisyyttä ja ainutlaatuisen vir-
taa rajoittavan selektiivisyyden ansiosta erinomaista selektiivisyyttä ylävirran suojalaitteille.

Selektiiviset pääkatkaisijat soveltuvat jakelupiirien suojaukseen ja tarjoavat ihanteellisen ratkaisun
kaikissa energianjakelujärjestelmissä, joita koskevat maksimikäytettävyysvaatimukset, kuten palvelinke-
skuksissa, sairaaloissa ja toimistorakennuksissa. Koska selektiiviset pääkatkaisijat on suunniteltu yli-
jänniteluokkaan IV ja sisäänrakennettua eristystoimintoa varten, ne on ennalta tarkoitettu käytet-
täväksi pääasiallisena suoja- ja eristyslaitteena kaikissa pääjakokaapeissa tai mittarikeskuksissa.

ABB:n selektiiviset pääkatkaisijat ovat linjasta riippumattomia ilman minkäänlaista kytkentää ulkoi-
seen virtalähteeseen tai neutraaliin johtimeen. Sen etuja ovat täydellinen selektiivisyys alavirran johdon-
suojakatkaisijoille, ainutlaatuisen virtaa rajoittavan selektiivisyyden ansiosta erinomainen selek-
tiivisyys ylävirran suojalaitteille sekä tarkoitettu käytettäväksi pääasiallisena eristyslaitteena.
Erilliset sarjat DIN-kiskoasennukseen ja suoraan kiskoasennukseen. Saatavilla kaikki yleiset napaversiot (1, 2, 3, 4)
sekä kolminapainen lohko yhden navan laukaisulla. Laukaisuominaisuudet E-selektiivinen ja K-selektiivinen.

Lajimerkki Kuvaus Sähkönumero
S751DR-E16 1-napainen E-käyrä 16A 25kA, Un= 230/400VAC, Selektiivinen 32 106 48
S751DR-E20 1-napainen E-käyrä 20A 25kA, Un= 230/400VAC, Selektiivinen 32 106 49
S751DR-E25 1-napainen E-käyrä 25A 25kA, Un= 230/400VAC, Selektiivinen 32 106 51
S751DR-E32 1-napainen E-käyrä 32A 25kA, Un= 230/400VAC, Selektiivinen 32 106 53
S752DR-E40 2-napainen E-käyrä 40A 25kA, Un= 400VAC, Selektiivinen 32 108 57
S752DR-E50 2-napainen E-käyrä 50A 25kA, Un= 400VAC, Selektiivinen 32 108 58
S752DR-E63 2-napainen E-käyrä 63A 25kA, Un= 400VAC, Selektiivinen 32 108 59

— Kuvaus Sähkönumero
Lisävarusteet Apukosketin S750DR, 2V Oikea S750DR 1-, 2-, 3- ja 4-napainen 32 108 75

Lajimerkki
S750DR-AUX

S750DR-AUX
