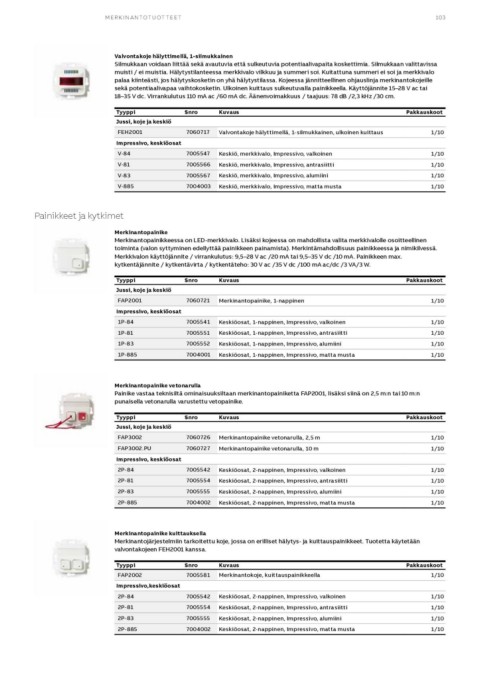

Page 103 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

MERKINANTOTUOTTEET 103

Valvontakoje hälyttimellä, 1-silmukkainen
Silmukkaan voidaan liittää sekä avautuvia että sulkeutuvia potentiaalivapaita koskettimia. Silmukkaan valittavissa
muisti / ei muistia. Hälytystilanteessa merkkivalo vilkkuu ja summeri soi. Kuitattuna summeri ei soi ja merkkivalo
palaa kiinteästi, jos hälytyskosketin on yhä hälytystilassa. Kojeessa jännitteellinen ohjauslinja merkinantokojeille
sekä potentiaalivapaa vaihtokosketin. Ulkoinen kuittaus sulkeutuvalla painikkeella. Käyttöjännite 15–28 V ac tai
18–35 V dc. Virrankulutus 110 mA ac /60 mA dc. Äänenvoimakkuus / taajuus: 78 dB /2,3 kHz /30 cm.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö
Valvontakoje hälyttimellä, 1-silmukkainen, ulkoinen kuittaus 1/10
FEH2001 7060717
Keskiö, merkkivalo, Impressivo, valkoinen 1/10
Impressivo, keskiöosat Keskiö, merkkivalo, Impressivo, antrasiitti 1/10
Keskiö, merkkivalo, Impressivo, alumiini 1/10
V-84 7005547 Keskiö, merkkivalo, Impressivo, matta musta 1/10

V-81 7005566

V-83 7005567

V-885 7004003

Painikkeet ja kytkimet

Merkinantopainike
Merkinantopainikkeessa on LED-merkkivalo. Lisäksi kojeessa on mahdollista valita merkkivalolle osoitteellinen
toiminta (valon syttyminen edellyttää painikkeen painamista). Merkintämahdollisuus painikkeessa ja nimikilvessä.
Merkkivalon käyttöjännite / virrankulutus: 9,5–28 V ac /20 mA tai 9,5–35 V dc /10 mA. Painikkeen max.
kytkentäjännite / kytkentävirta / kytkentäteho: 30 V ac /35 V dc /100 mA ac/dc /3 VA/3 W.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö
Merkinantopainike, 1-nappinen 1/10
FAP2001 7060721
Keskiöosat, 1-nappinen, Impressivo, valkoinen 1/10
Impressivo, keskiöosat Keskiöosat, 1-nappinen, Impressivo, antrasiitti 1/10
Keskiöosat, 1-nappinen, Impressivo, alumiini 1/10
1P-84 7005541 Keskiöosat, 1-nappinen, Impressivo, matta musta 1/10

1P-81 7005551

1P-83 7005552

1P-885 7004001

Merkinantopainike vetonarulla
Painike vastaa teknisiltä ominaisuuksiltaan merkinantopainiketta FAP2001, lisäksi siinä on 2,5 m:n tai 10 m:n
punaisella vetonarulla varustettu vetopainike.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö
Merkinantopainike vetonarulla, 2,5 m 1/10
FAP3002 7060726 Merkinantopainike vetonarulla, 10 m 1/10

FAP3002.PU 7060727 Keskiöosat, 2-nappinen, Impressivo, valkoinen 1/10
Keskiöosat, 2-nappinen, Impressivo, antrasiitti 1/10
Impressivo, keskiöosat Keskiöosat, 2-nappinen, Impressivo, alumiini 1/10
Keskiöosat, 2-nappinen, Impressivo, matta musta 1/10
2P-84 7005542

2P-81 7005554

2P-83 7005555

2P-885 7004002

Merkinantopainike kuittauksella
Merkinantojärjestelmiin tarkoitettu koje, jossa on erilliset hälytys- ja kuittauspainikkeet. Tuotetta käytetään
valvontakojeen FEH2001 kanssa.

Tyyppi Snro Kuvaus Pakkauskoot
FAP2002 7005581 Merkinantokoje, kuittauspainikkeella 1/10

Impressivo,keskiöosat Keskiöosat, 2-nappinen, Impressivo, valkoinen 1/10
Keskiöosat, 2-nappinen, Impressivo, antrasiitti 1/10
2P-84 7005542 Keskiöosat, 2-nappinen, Impressivo, alumiini 1/10
Keskiöosat, 2-nappinen, Impressivo, matta musta 1/10
2P-81 7005554

2P-83 7005555

2P-885 7004002
