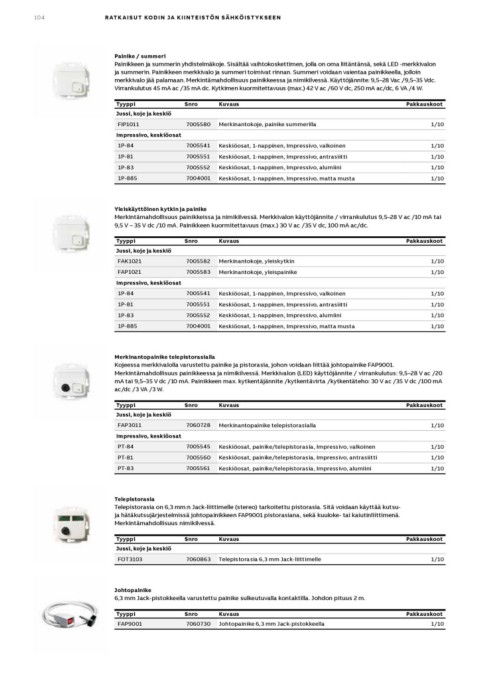

104 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

Painike / summeri
Painikkeen ja summerin yhdistelmäkoje. Sisältää vaihtokoskettimen, jolla on oma liitäntänsä, sekä LED -merkkivalon
ja summerin. Painikkeen merkkivalo ja summeri toimivat rinnan. Summeri voidaan vaientaa painikkeella, jolloin
merkkivalo jää palamaan. Merkintämahdollisuus painikkeessa ja nimikilvessä. Käyttöjännite: 9,5–28 Vac /9,5–35 Vdc.
Virrankulutus 45 mA ac /35 mA dc. Kytkimen kuormitettavuus (max.) 42 V ac /60 V dc, 250 mA ac/dc, 6 VA /4 W.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö
Merkinantokoje, painike summerilla 1/10
FIP1011 7005580
Keskiöosat, 1-nappinen, Impressivo, valkoinen 1/10
Impressivo, keskiöosat Keskiöosat, 1-nappinen, Impressivo, antrasiitti 1/10
Keskiöosat, 1-nappinen, Impressivo, alumiini 1/10
1P-84 7005541 Keskiöosat, 1-nappinen, Impressivo, matta musta 1/10

1P-81 7005551

1P-83 7005552

1P-885 7004001

Yleiskäyttöinen kytkin ja painike
Merkintämahdollisuus painikkeissa ja nimikilvessä. Merkkivalon käyttöjännite / virrankulutus 9,5–28 V ac /10 mA tai
9,5 V – 35 V dc /10 mA. Painikkeen kuormitettavuus (max.) 30 V ac /35 V dc, 100 mA ac/dc.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö
Merkinantokoje, yleiskytkin 1/10
FAK1021 7005582 Merkinantokoje, yleispainike 1/10

FAP1021 7005583 Keskiöosat, 1-nappinen, Impressivo, valkoinen 1/10
Keskiöosat, 1-nappinen, Impressivo, antrasiitti 1/10
Impressivo, keskiöosat Keskiöosat, 1-nappinen, Impressivo, alumiini 1/10
Keskiöosat, 1-nappinen, Impressivo, matta musta 1/10
1P-84 7005541

1P-81 7005551

1P-83 7005552

1P-885 7004001

Merkinantopainike telepistorasialla
Kojeessa merkkivalolla varustettu painike ja pistorasia, johon voidaan liittää johtopainike FAP9001.
Merkintämahdollisuus painikkeessa ja nimikilvessä. Merkkivalon (LED) käyttöjännite / virrankulutus: 9,5–28 V ac /20
mA tai 9,5–35 V dc /10 mA. Painikkeen max. kytkentäjännite /kytkentävirta /kytkentäteho: 30 V ac /35 V dc /100 mA
ac/dc /3 VA /3 W.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö
Merkinantopainike telepistorasialla 1/10
FAP3011 7060728
Keskiöosat, painike/telepistorasia, Impressivo, valkoinen 1/10
Impressivo, keskiöosat Keskiöosat, painike/telepistorasia, Impressivo, antrasiitti 1/10
Keskiöosat, painike/telepistorasia, Impressivo, alumiini 1/10
PT-84 7005545

PT-81 7005560

PT-83 7005561

Telepistorasia
Telepistorasia on 6,3 mm:n Jack-liittimelle (stereo) tarkoitettu pistorasia. Sitä voidaan käyttää kutsu-
ja hätäkutsujärjestelmissä johtopainikkeen FAP9001 pistorasiana, sekä kuuloke- tai kaiutinliittimenä.
Merkintämahdollisuus nimikilvessä.

Tyyppi Snro Kuvaus Pakkauskoot
Jussi, koje ja keskiö 1/10
FOT3103 7060863 Telepistorasia 6,3 mm Jack-liittimelle

Johtopainike
6,3 mm Jack-pistokkeella varustettu painike sulkeutuvalla kontaktilla. Johdon pituus 2 m.

Tyyppi Snro Kuvaus Pakkauskoot
FAP9001 1/10
7060730 Johtopainike 6,3 mm Jack-pistokkeella
