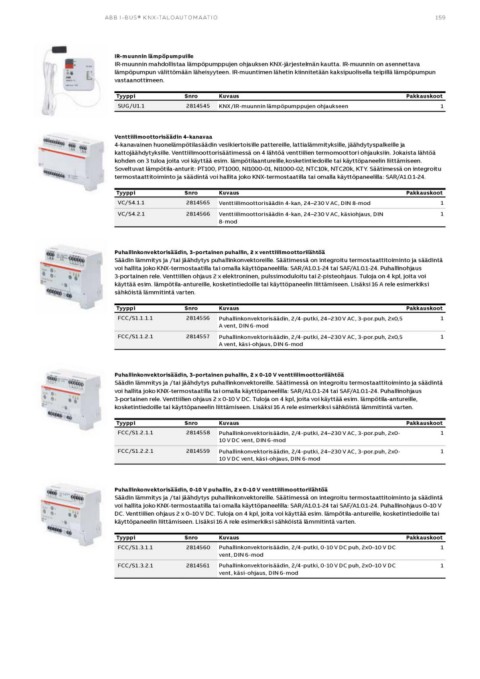

Page 159 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

ABB I-BUS® KNX-TALOAUTOMA ATIO 159

IR-muunnin lämpöpumpuille
IR-muunnin mahdollistaa lämpöpumppujen ohjauksen KNX-järjestelmän kautta. IR-muunnin on asennettava
lämpöpumpun välittömään läheisyyteen. IR-muuntimen lähetin kiinnitetään kaksipuolisella teipillä lämpöpumpun
vastaanottimeen.

Tyyppi Snro Kuvaus Pakkauskoot
SUG/U1.1 2814545 KNX/IR-muunnin lämpöpumppujen ohjaukseen 1

Venttiilimoottorisäädin 4-kanavaa
4-kanavainen huonelämpötilasäädin vesikiertoisille pattereille, lattialämmityksille, jäähdytyspalkeille ja
kattojäähdytyksille. Venttiilimoottorisäätimessä on 4 lähtöä venttiilien termomoottori ohjauksiin. Jokaista lähtöä
kohden on 3 tuloa joita voi käyttää esim. lämpötilaantureille,kosketintiedoille tai käyttöpaneelin liittämiseen.
Soveltuvat lämpötila-anturit: PT100, PT1000, NI1000-01, NI1000-02, NTC10k, NTC20k, KTY. Säätimessä on integroitu
termostaattitoiminto ja säädintä voi hallita joko KNX-termostaatilla tai omalla käyttöpaneelilla: SAR/A1.0.1-24.

Tyyppi Snro Kuvaus Pakkauskoot
VC/S4.1.1 2814565 1
Venttiilimoottorisäädin 4-kan, 24–230 V AC, DIN 8-mod 1
VC/S4.2.1 2814566
Venttiilimoottorisäädin 4-kan, 24–230 V AC, käsiohjaus, DIN
8-mod

Puhallinkonvektorisäädin, 3-portainen puhallin, 2 x venttiilimoottorilähtöä
Säädin lämmitys ja /tai jäähdytys puhallinkonvektoreille. Säätimessä on integroitu termostaattitoiminto ja säädintä
voi hallita joko KNX-termostaatilla tai omalla käyttöpaneelilla: SAR/A1.0.1-24 tai SAF/A1.0.1-24. Puhallinohjaus
3-portainen rele. Venttiilien ohjaus 2 x elektroninen, pulssimoduloitu tai 2-pisteohjaus. Tuloja on 4 kpl, joita voi
käyttää esim. lämpötila-antureille, kosketintiedoille tai käyttöpaneelin liittämiseen. Lisäksi 16 A rele esimerkiksi
sähköistä lämmitintä varten.

Tyyppi Snro Kuvaus Pakkauskoot
FCC/S1.1.1.1 2814556
Puhallinkonvektorisäädin, 2/4-putki, 24–230 V AC, 3-por.puh, 2x0,5 1
FCC/S1.1.2.1 2814557 A vent, DIN 6-mod

Puhallinkonvektorisäädin, 2/4-putki, 24–230 V AC, 3-por.puh, 2x0,5 1
A vent, käsi-ohjaus, DIN 6-mod

Puhallinkonvektorisäädin, 3-portainen puhallin, 2 x 0-10 V venttiilimoottorilähtöä
Säädin lämmitys ja /tai jäähdytys puhallinkonvektoreille. Säätimessä on integroitu termostaattitoiminto ja säädintä
voi hallita joko KNX-termostaatilla tai omalla käyttöpaneelilla: SAR/A1.0.1-24 tai SAF/A1.0.1-24. Puhallinohjaus
3-portainen rele. Venttiilien ohjaus 2 x 0-10 V DC. Tuloja on 4 kpl, joita voi käyttää esim. lämpötila-antureille,
kosketintiedoille tai käyttöpaneelin liittämiseen. Lisäksi 16 A rele esimerkiksi sähköistä lämmitintä varten.

Tyyppi Snro Kuvaus Pakkauskoot
FCC/S1.2.1.1 2814558
Puhallinkonvektorisäädin, 2/4-putki, 24–230 V AC, 3-por.puh, 2x0- 1
FCC/S1.2.2.1 2814559 10 V DC vent, DIN 6-mod

Puhallinkonvektorisäädin, 2/4-putki, 24–230 V AC, 3-por.puh, 2x0- 1
10 V DC vent, käsi-ohjaus, DIN 6-mod

Puhallinkonvektorisäädin, 0-10 V puhallin, 2 x 0-10 V venttiilimoottorilähtöä
Säädin lämmitys ja /tai jäähdytys puhallinkonvektoreille. Säätimessä on integroitu termostaattitoiminto ja säädintä
voi hallita joko KNX-termostaatilla tai omalla käyttöpaneelilla: SAR/A1.0.1-24 tai SAF/A1.0.1-24. Puhallinohjaus 0–10 V
DC. Venttiilien ohjaus 2 x 0–10 V DC. Tuloja on 4 kpl, joita voi käyttää esim. lämpötila-antureille, kosketintiedoille tai
käyttöpaneelin liittämiseen. Lisäksi 16 A rele esimerkiksi sähköistä lämmitintä varten.

Tyyppi Snro Kuvaus Pakkauskoot
FCC/S1.3.1.1 2814560 1
Puhallinkonvektorisäädin, 2/4-putki, 0-10 V DC puh, 2x0–10 V DC
FCC/S1.3.2.1 2814561 vent, DIN 6-mod 1

Puhallinkonvektorisäädin, 2/4-putki, 0-10 V DC puh, 2x0–10 V DC
vent, käsi-ohjaus, DIN 6-mod
