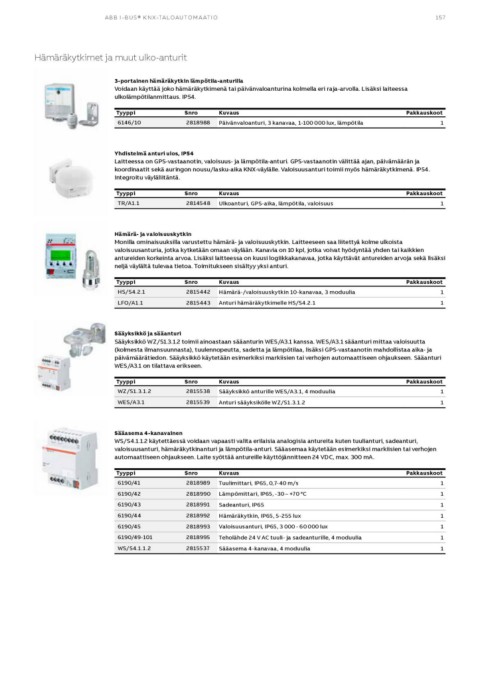

ABB I-BUS® KNX-TALOAUTOMA ATIO 157

Hämäräkytkimet ja muut ulko-anturit

3-portainen hämäräkytkin lämpötila-anturilla
Voidaan käyttää joko hämäräkytkimenä tai päivänvaloanturina kolmella eri raja-arvolla. Lisäksi laiteessa
ulkolämpötilanmittaus. IP54.

Tyyppi Snro Kuvaus Pakkauskoot
6146/10 2818988 Päivänvaloanturi, 3 kanavaa, 1-100 000 lux, lämpötila 1

Yhdistelmä anturi ulos, IP54
Laitteessa on GPS-vastaanotin, valoisuus- ja lämpötila-anturi. GPS-vastaanotin välittää ajan, päivämäärän ja
koordinaatit sekä auringon nousu/lasku-aika KNX-väylälle. Valoisuusanturi toimii myös hämäräkytkimenä. IP54.
Integroitu väyläliitäntä.

Tyyppi Snro Kuvaus Pakkauskoot
TR/A1.1 2814548 Ulkoanturi, GPS-aika, lämpötila, valoisuus 1

Hämärä- ja valoisuuskytkin
Monilla ominaisuuksilla varustettu hämärä- ja valoisuuskytkin. Laitteeseen saa liitettyä kolme ulkoista
valoisuusanturia, jotka kytketään omaan väylään. Kanavia on 10 kpl, jotka voivat hyödyntää yhden tai kaikkien
antureiden korkeinta arvoa. Lisäksi laitteessa on kuusi logiikkakanavaa, jotka käyttävät antureiden arvoja sekä lisäksi
neljä väylältä tulevaa tietoa. Toimitukseen sisältyy yksi anturi.

Tyyppi Snro Kuvaus Pakkauskoot
HS/S4.2.1 2815442 Hämärä-/valoisuuskytkin 10-kanavaa, 3 moduulia 1
LFO/A1.1 2815443 Anturi hämäräkytkimelle HS/S4.2.1 1

Sääyksikkö ja sääanturi
Sääyksikkö WZ/S1.3.1.2 toimii ainoastaan sääanturin WES/A3.1 kanssa. WES/A3.1 sääanturi mittaa valoisuutta
(kolmesta ilmansuunnasta), tuulennopeutta, sadetta ja lämpötilaa, lisäksi GPS-vastaanotin mahdollistaa aika- ja
päivämäärätiedon. Sääyksikkö käytetään esimerkiksi markiisien tai verhojen automaattiseen ohjaukseen. Sääanturi
WES/A3.1 on tilattava erikseen.

Tyyppi Snro Kuvaus Pakkauskoot
WZ/S1.3.1.2 2815538 Sääyksikkö anturille WES/A3.1, 4 moduulia 1
WES/A3.1 2815539 Anturi sääyksikölle WZ/S1.3.1.2 1

Sääasema 4-kanavainen
WS/S4.1.1.2 käytettäessä voidaan vapaasti valita erilaisia analogisia antureita kuten tuulianturi, sadeanturi,
valoisuusanturi, hämäräkytkinanturi ja lämpötila-anturi. Sääasemaa käytetään esimerkiksi markiisien tai verhojen
automaattiseen ohjaukseen. Laite syöttää antureille käyttöjännitteen 24 VDC, max. 300 mA.

Tyyppi Snro Kuvaus Pakkauskoot
6190/41 2818989 Tuulimittari, IP65, 0,7-40 m/s 1
6190/42 2818990 Lämpömittari, IP65, -30 – +70 °C 1
6190/43 2818991 Sadeanturi, IP65 1
6190/44 2818992 Hämäräkytkin, IP65, 5-255 lux 1
6190/45 2818993 Valoisuusanturi, IP65, 3 000 - 60 000 lux 1
6190/49-101 2818995 Teholähde 24 V AC tuuli- ja sadeanturille, 4 moduulia 1
WS/S4.1.1.2 2815537 Sääasema 4-kanavaa, 4 moduulia 1
