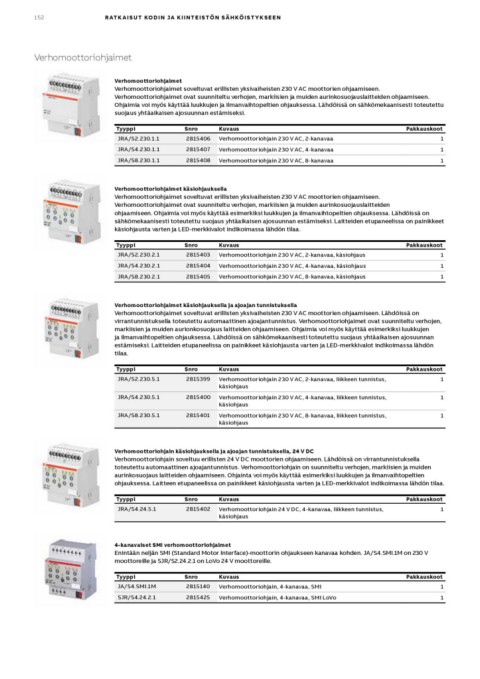

Page 152 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

152 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

Verhomoottoriohjaimet

Verhomoottoriohjaimet
Verhomoottoriohjaimet soveltuvat erillisten yksivaiheisten 230 V AC moottorien ohjaamiseen.
Verhomoottoriohjaimet ovat suunniteltu verhojen, markiisien ja muiden aurinkosuojauslaitteiden ohjaamiseen.
Ohjaimia voi myös käyttää luukkujen ja ilmanvaihtopeltien ohjauksessa. Lähdöissä on sähkömekaanisesti toteutettu
suojaus yhtäaikaisen ajosuunnan estämiseksi.

Tyyppi Snro Kuvaus Pakkauskoot
JRA/S2.230.1.1 2815406 Verhomoottoriohjain 230 V AC, 2-kanavaa 1
JRA/S4.230.1.1 2815407 Verhomoottoriohjain 230 V AC, 4-kanavaa 1
JRA/S8.230.1.1 2815408 Verhomoottoriohjain 230 V AC, 8-kanavaa 1

Verhomoottoriohjaimet käsiohjauksella
Verhomoottoriohjaimet soveltuvat erillisten yksivaiheisten 230 V AC moottorien ohjaamiseen.
Verhomoottoriohjaimet ovat suunniteltu verhojen, markiisien ja muiden aurinkosuojauslaitteiden
ohjaamiseen. Ohjaimia voi myös käyttää esimerkiksi luukkujen ja ilmanvaihtopeltien ohjauksessa. Lähdöissä on
sähkömekaanisesti toteutettu suojaus yhtäaikaisen ajosuunnan estämiseksi. Laitteiden etupaneelissa on painikkeet
käsiohjausta varten ja LED-merkkivalot indikoimassa lähdön tilaa.

Tyyppi Snro Kuvaus Pakkauskoot
JRA/S2.230.2.1 2815403 Verhomoottoriohjain 230 V AC, 2-kanavaa, käsiohjaus 1
JRA/S4.230.2.1 2815404 Verhomoottoriohjain 230 V AC, 4-kanavaa, käsiohjaus 1
JRA/S8.230.2.1 2815405 Verhomoottoriohjain 230 V AC, 8-kanavaa, käsiohjaus 1

Verhomoottoriohjaimet käsiohjauksella ja ajoajan tunnistuksella
Verhomoottoriohjaimet soveltuvat erillisten yksivaiheisten 230 V AC moottorien ohjaamiseen. Lähdöissä on
virrantunnistuksella toteutettu automaattinen ajoajantunnistus. Verhomoottoriohjaimet ovat suunniteltu verhojen,
markiisien ja muiden aurionkosuojaus laitteiden ohjaamiseen. Ohjaimia voi myös käyttää esimerkiksi luukkujen
ja ilmanvaihtopeltien ohjauksessa. Lähdöissä on sähkömekaanisesti toteutettu suojaus yhtäaikaisen ajosuunnan
estämiseksi. Laitteiden etupaneelissa on painikkeet käsiohjausta varten ja LED-merkkivalot indikoimassa lähdön
tilaa.

Tyyppi Snro Kuvaus Pakkauskoot
JRA/S2.230.5.1 2815399 1
Verhomoottoriohjain 230 V AC, 2-kanavaa, liikkeen tunnistus,
JRA/S4.230.5.1 2815400 käsiohjaus 1

JRA/S8.230.5.1 2815401 Verhomoottoriohjain 230 V AC, 4-kanavaa, liikkeen tunnistus, 1
käsiohjaus

Verhomoottoriohjain 230 V AC, 8-kanavaa, liikkeen tunnistus,
käsiohjaus

Verhomoottoriohjain käsiohjauksella ja ajoajan tunnistuksella, 24 V DC
Verhomoottoriohjain soveltuu erillisten 24 V DC moottorien ohjaamiseen. Lähdöissä on virrantunnistuksella
toteutettu automaattinen ajoajantunnistus. Verhomoottoriohjain on suunniteltu verhojen, markiisien ja muiden
aurinkosuojaus laitteiden ohjaamiseen. Ohjainta voi myös käyttää esimerkiksi luukkujen ja ilmanvaihtopeltien
ohjauksessa. Laitteen etupaneelissa on painikkeet käsiohjausta varten ja LED-merkkivalot indikoimassa lähdön tilaa.

Tyyppi Snro Kuvaus Pakkauskoot
JRA/S4.24.5.1 2815402 1
Verhomoottoriohjain 24 V DC, 4-kanavaa, liikkeen tunnistus,
käsiohjaus

4-kanavaiset SMI verhomoottoriohjaimet
Enintään neljän SMI (Standard Motor Interface)-moottorin ohjaukseen kanavaa kohden. JA/S4.SMI.1M on 230 V
moottoreille ja SJR/S2.24.2.1 on LoVo 24 V moottoreille.

Tyyppi Snro Kuvaus Pakkauskoot
JA/S4.SMI.1M 2815140 Verhomoottoriohjain, 4-kanavaa, SMI 1
SJR/S4.24.2.1 2815425 Verhomoottoriohjain, 4-kanavaa, SMI LoVo 1
